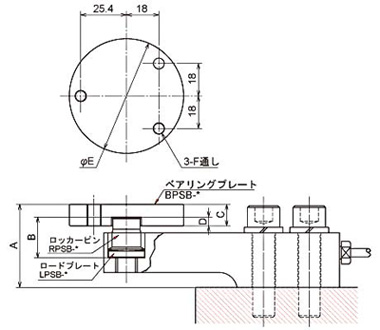

• C2B1B(-C3)シリーズ ベアリングプレート、ロッカーピン装着寸法図

    以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    Item

    アクセサリ型式

    A
    [mm]

    B
    [mm]

    C
    [mm]

    D
    [mm]

    φE
    [mm]

    F

    質量
    [kg]

    C2B1B-200K(-C3)~C2B1B-1T(-C3)用 RPSB-1, BPSB-1 46 22.8 12 5 63.5 M6 1.5
    C2B1B-2T(-C3)用 RPSB-2, BPSB-2 56.6 29.1 15 7 70 M8 2.5

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
