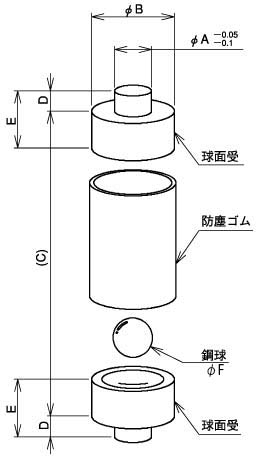

• C2T1-A/Sシリーズ 球面ボール受け金具寸法図

    以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    Item

    アクセサリ型式

    A
    [mm]

    φB
    [mm]

    C
    [mm]

    D
    [mm]

    E
    [mm]

    φF
    [mm]

    質量
    [kg]

    C2T1-300K-A/S~C2T1-2T-A/S用 TB-18A 18 40 47 10 28 19 0.4
    C2T1-3T-A~C2T1-4T-A用 TB-24A 24 40 53.4 10 28 25.4 0.7
    C2T1-7T用 TB-28A 28 60 83 15 45 38.1 1.6

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
