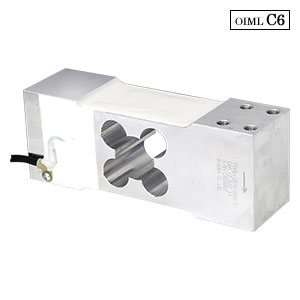

はかり用ロバーバル型 CB14-＊-C6 規格品

商用はかりなどに使用されるロードセルです。

特長

◾高ひょう量のはかり用です。
◾体重計等に適しています。
◾OIML R60 クラスC6認定品

スクロールできます

仕様名	仕様内容
OIML R60に基づく精度等級	C6
最大ロードセル目量数	6,000
定格容量	100kg～500kg
最小検定目量	10g～50g
許容過負荷	150 %R.C.
限界過負荷	200 %R.C.
定格出力	2.2 mV/V±0.11 mV/V
非直線性	0.012 %R.O.
ヒステリシス	0.012 %R.O.
繰り返し性	0.010 %R.O.
クリープ	0.008 %R.O./30 min
クリープ回復	0.008 %R.O./30 min
推奨印加電圧	12 V以下
最大印加電圧	20 V
零バランス	±0.11 mV/V
入力抵抗	395 Ω ~ 415 Ω
出力抵抗	345 Ω ~ 355 Ω
絶縁抵抗	2,000 MΩ 以上(DC50 V)（ブリッジ～本体間）
温度補償範囲	－10 ℃～40 ℃
許容温度範囲	－10 ℃～40 ℃
零点の温度影響	0.014 %R.O./10 ℃
出力の温度影響	0.010 %LOAD/10 ℃
保護等級	IP64相当
起歪体の材質	アルミニウム合金
疲労寿命	定格容量で1,000,000回
偏置誤差	・積載面の大きさ：最大で450 mm×600 mm ・積載面の中心とロードセルの中心は一致させること・誤差：偏置 150 mmで定格容量の1/2を負荷し、0.02 %R.O.以内

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	定格容量 [N]	定格容量 [kN]	質量(約) [kg]	固有振動数 [Hz]	定格変位量 (参考値) [mm]	保護等級	3D CADデータ[STEP]	CADデータ[DXF]
CB14-100K-C6	980.7		1.3	280	0.5	IP64相当	CB14-100K-C6.STEP	cb14.dxf
CB14-150K-C6		1.471	1.3	280	0.5	IP64相当	CB14-150K-C6.STEP	cb14.dxf
CB14-250K-C6		2.452	1.3	310	0.5	IP64相当	CB14-250K-C6.STEP	cb14.dxf
CB14-300K-C6		2.942	1.3	330	0.5	IP64相当	CB14-300K-C6.STEP	cb14.dxf
CB14-500K-C6		4.903	1.3	340	0.5	IP64相当	CB14-500K-C6.STEP	cb14.dxf
