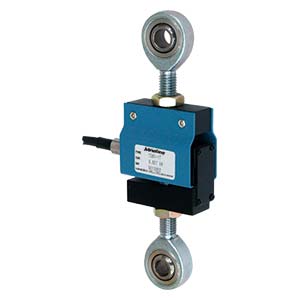

産業用はかりなどに使用されるロードセルです。

特長

小型軽量タイプで高精度な計量に適しています。

  • スクロールできます

    仕様名

    仕様内容

    定格容量 196.1 N {20 kgf}~49.03 kN {5 tf}
    許容過負荷 150 %R.C.
    限界過負荷 200 %R.C.
    定格出力 3 mV/V±0.015 mV/V
    非直線性 0.03 %R.O.
    ヒステリシス 0.03 %R.O.
    繰り返し性 0.03 %R.O.
    推奨印加電圧 10 V以下
    最大印加電圧 15 V
    零バランス ±0.03 mV/V
    入力抵抗 350 Ω±3.5 Ω
    出力抵抗 350 Ω±5 Ω
    絶縁抵抗 2,000 MΩ 以上(DC50 V)(ブリッジ~本体間)
    温度補償範囲 -10 ℃ ~ 70 ℃
    許容温度範囲 -20 ℃ ~ 80 ℃
    零点の温度影響 0.05 %R.O./10 ℃
    出力の温度影響 0.1 %LOAD/10 ℃
    保護等級 IP64相当
    起歪体の材質 T3B1-20K~200K:アルミニウム合金, T3B1-500K~5T:合金鋼
    塗装 本体部:エポキシ樹脂塗装(黒色), カバー部:ポリウレタン塗装(青色)
    疲労寿命 定格容量で1,000,000回
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    定格容量
    [N]

    定格容量
    [kN]

    質量(約)
    [kg]

    固有振動数
    [Hz]

    定格変位量
    (参考値)
    [mm]

    ケーブル

    3D CADデータ[STEP]

    CADデータ[DXF]

    製品仕様書

    取扱説明書

    T3B1-20K 196.1 0.33 600 0.18 φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 T3B1-20K.STEP t3b1_20k.dxf No.K900562-2_C No.KT60247-1-G
    T3B1-50K 490.3 0.33 1100 0.16 φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 T3B1-50K.STEP t3b1_20k.dxf No.K900562-2_C No.KT60247-1-G
    T3B1-100K 980.7 0.33 1600 0.14 φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 T3B1-100K.STEP t3b1_100k.dxf No.K900562-2_C No.KT60247-1-G
    T3B1-200K 1.961 0.33 2100 0.12 φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 T3B1-200K.STEP t3b1_200k.dxf No.K900562-2_C No.KT60247-1-G
    T3B1-500K 4.903 0.63 2600 0.14 φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 T3B1-500K.STEP t3b1_200k.dxf No.K900562-2_C No.KT60247-1-G
    T3B1-1T 9.807 0.63 3000 0.12 φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 T3B1-1T.STEP t3b1_200k.dxf No.K900562-2_C No.KT60247-1-G
    T3B1-2T 19.61 1.70 2380 0.16 φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 T3B1-2T.STEP t3b1_2t.dxf No.KT51788-2_B No.KT60247-1-G
    T3B1-5T 49.03 4.00 2272 0.20 φ6.3、4 芯シールド付3 m 直結、先端Y型圧着端子付 T3B1-5T.STEP t3b1_5t.dxf No.KT51788-2_B No.KT60247-1-G

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
