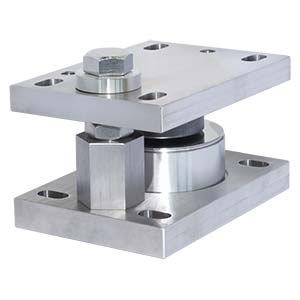

チェックロッド方式振れ止め機構付取付金具 CCA-CMP1-＊-S

・地震対策として横揺れ、転倒防止機能を装備している為、耐震設備としての使用に最適です。
・設計・施工・メンテナンスのコストダウンが図れ、タンク、ホッパーに取り付けるロードセル周りの構造を簡素化できます。
・熱膨張等の変動に対しても円滑に作動し、正確な重量を計測することができます。

特長

◾転倒防止用チェックロッド装備
◾オールステンレス製
◾タンクなどの熱膨張に対して全方向に自由度を持たせています。

スクロールできます

仕様名	仕様内容
適用ロードセル	CMP1-250K～20T
許容水平移動量	±5 mm (方向性無し)
材質	SUS304相当
付属品	ベアリングプレート、ガイドプレート、六角穴付きボルト、取扱説明書

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

Item	適用ロードセル	許容水平荷重 [kN]	許容水平荷重 [tf]	許容吊り上げ荷重 [kN]	許容吊り上げ荷重 [tf]	質量(約) [kg]	材質	3D CADデータ[STEP]	CADデータ[DXF]
CCA-CMP1-250K/2T-S	CMP1-250K～2T	±11.77	±1.2	±9.806	±1	7	SUS304相当	CCA-CMP1-250-2T-S.STEP	cca_cmp1.dxf
CCA-CMP1-5T-S	CMP1-5T	±29.42	±3	±24.52	±2.5	8.5	SUS304相当	CCA-CMP1-5T-S.STEP	cca_cmp1.dxf
CCA-CMP1-10T-S	CMP1-10T	±58.84	±6	±49.03	±5	17	SUS304相当	CCA-CMP1-10T-S.STEP	cca_cmp1.dxf
CCA-CMP1-20T-S	CMP1-20T	±117.7	±12	±98.07	±10	24	SUS304相当	CCA-CMP1-20T-S.STEP	cca_cmp1.dxf
