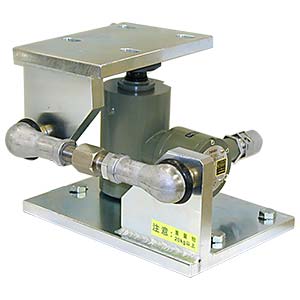

フレキシブルストップ方式振れ止め機構付取付金具 FCA-CCP1-*

・地震対策として横揺れ、転倒防止機能を装備している為、耐震設備としての使用に最適です。
・設計・施工・メンテナンスのコストダウンが図れ、タンク、ホッパーに取り付けるロードセル周りの構造を簡素化できます。
・熱膨張等の変動に対しても円滑に作動し、正確な重量を計測することができます。

特長

◾攪拌機付タンク、ホッパーへの使用に適しています。
◾耐圧防爆構造のロードセルが取付けられます。

スクロールできます

仕様名	仕様内容
適用ロードセル	CCP1(A)-200K～20T(-U,-Z)
許容水平移動量	±10 mm
材質	SS400相当 (メッキ処理)
付属品	ベアリングプレート、ロードセルピン、ガイドプレート、取扱説明書

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

Item	適用ロードセル	許容水平荷重 [kN]	許容水平荷重 [tf]	許容水平荷重 [kgf]	質量(約) [kg]	材質	3D CADデータ[STEP]	CADデータ[DXF]
FCA-CCP1-50K/100K	CCP1(A)-50K～100K	±5.884		±600	7	SS材 (メッキ処理)	FCA-CCP1-50K~100K.STEP
FCA-CCP1-200K/1T	CCP1(A)-200K～1T(-U,-Z)	±5.884		±600	7	SS材 (メッキ処理)	FCA-CCP1-200K~1T.STEP	fca_ccp1_200k_1t.dxf
FCA-CCP1-2T/5T	CCP1-2T～5T(-U,-Z)	±29.42	±3		16	SS材 (メッキ処理)	FCA-CCP1-2T~5T.STEP	fca_ccp1_2t_5t.dxf
FCA-CCP1-10T	CCP1-10T(-U,-Z)	±58.84	±6		27	SS材 (メッキ処理)	FCA-CCP1-10T.STEP	fca_ccp1_10t.dxf
FCA-CCP1-20T	CCP1-20T(-U,-Z)	±117.7	±12		80	SS材 (メッキ処理)	FCA-CCP1-20T.STEP	fca_ccp1_20t.dxf

取扱説明書
- FCA-CCP1-50K/100K, FCA-CCP1-200K/1T, FCA-CCP1-2T/5T No.293-1002
- FCA-CCP1-10T/20T No.293-1005
製品仕様書
- No.216073
- 溶接板 FCAW-※
- ダミーロードセル FCAD-※
- 浮き上がり防止用チェックロッド FCAR-※
