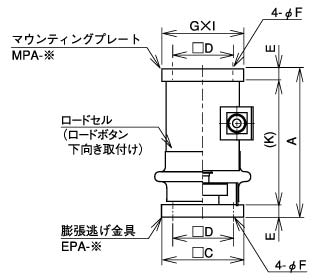

CCP1(A)/CCP1-Zシリーズ膨張逃げ金具＋マウンティングプレート装着寸法図
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
Item
アクセサリ型式
A
[mm]□C (X1)
[mm]□D
[mm]E
[mm]φF
[mm]G
[mm]I
[mm]K
[mm]N (膨張限度)
[mm]質量
[kg]CCP1-50K(-Z)~ CCP1-100K(-Z)用 EPA-1, MPA-1A-B 176.5 100 77 15 8 100 100 146.5 ±8 3 CCP1A-200K(-Z)~ CCP1-1T(-Z)用 EPA-1, MPA-1-B 180 100 77 15 8 100 100 150 ±8 3 CCP1-2T(-Z)~ CCP1-5T(-Z)用 EPA-3A, MPA-3A-B 249 130 105 23 12 130 130 203 ±8 8 CCP1-10T(-Z)用 EPA-4A, MPA-4A-B 350 160 125 30 14 160 155 290 ±10 15 CCP1-20T(-Z)用 EPA-6, MPA-6A-B 442 200 150 30 14 200 185 382 ±10 26
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
