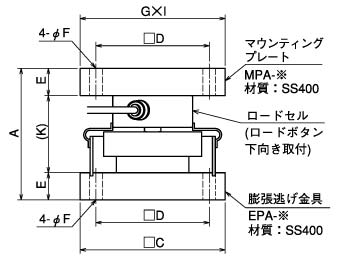

CMM1/CMP1シリーズ膨張逃げ金具＋マウンティングプレート装着寸法図
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
Item
アクセサリ型式
A
[mm]□C (X1)
[mm]□D
[mm]E
[mm]φF
[mm]G
[mm]I
[mm]K
[mm]N (膨張限度)
[mm]質量
[kg]CMM1(R/J)-50K~ CMM1(R/J)-2T用 EPA-1A, MPA-2-B 80 100 77 15 8 100 100 50 ±8 3.3 CMP1-250K~CMP1-5T用 EPA-4B, MPA-5-B 145 160 125 30 14 160 155 85 ±8 14.7 CMP1-10T用 EPA-4B, MPA-5-B 150 160 125 30 14 160 155 90 ±8 14.7 CMP1-20T用 EPA-14, MPA-14-B 155 160 125 30 14 160 155 95 ±8 14.9
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
