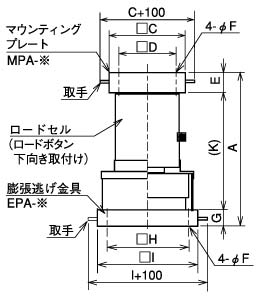

CCS1シリーズ膨張逃げ金具＋マウンティングプレート装着寸法図
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
Item
アクセサリ型式
A
[mm]□C (X1)
[mm]□D
[mm]E
[mm]φF
[mm]G
[mm]□H
[mm]□I
[mm]K
[mm]N (膨張限度)
[mm]質量
[kg]CCS1-50T用 EPA-7, MPA-7A-B 305 220 160 40 19 40 160 220 225 ±15 40 CCS1-100T用 EPA-8, MPA-8 400 260 200 60 23 60 200 260 280 ±15 86 CCS1-200T用 EPA-10, MPA-10 475 280 200 80 27 60 280 360 335 ±15 170 CCS1-300T用 EPA-15, MPA-15 585 280 200 80 35 60 320 400 445 ±15 222
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
