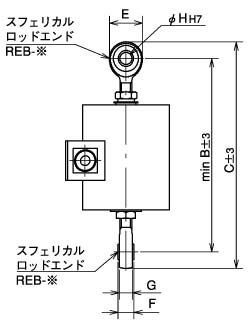

TCP1(A)シリーズ スフェリカルロッドエンド装着寸法図
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
Item
アクセサリ型式
B
[mm]C
[mm]E
[mm]F
[mm]G
[mm]φH
[mm]止めねじ/六角ナット
[mm]質量
[kg]TCP1-50K~TCP1-100K用 REB-2 183 209 26 12.5 10.75 10 M10 x 1.25 0.3 TCP1A-200K~TCP1-1T用 REB-3 197 231 34 16 13.25 12 M12 x 1.25 0.3 TCP1-2T~TCP1-5T用 REB-4A 262 324 62 28 19.3 22 M24 x 2 2.3 TCP1-10T用 REB-5 463 563 100 43 39 40 M39 x 2 7.2 TCP1-20T用 REB-6 624 744 120 53 49 50 M50 x 2 14.3
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
