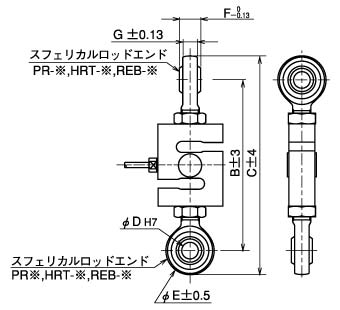

U3S1/U2S1シリーズ スフェリカルロッドエンド装着寸法図
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
Item
アクセサリ型式
B
[mm]C
[mm]φD
[mm]φE
[mm]F
[mm]G
[mm]K
[mm]質量
[g]U3S1-100K~1T-NS / U2S1-100K~1T(-C3)用(PR-12E) PR-12E 146 176 12 30 16 12 0.3 100 U3S1-100K~1T-NS / U2S1-100K~1T(-C3)用(HRT-12E) HRT-12E 160 194 12 34 16 13.25 0.13 125 U3S1-2T-NS/U2S1-2T(-C3)用 REB-4A 224 286 22 62 28 19.3 0.13 1150 U3S1-5T-NS/U2S1-5T(-C3)用 REB-4A 232 294 22 62 28 19.3 0.13 1150
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
