リニアタイプ

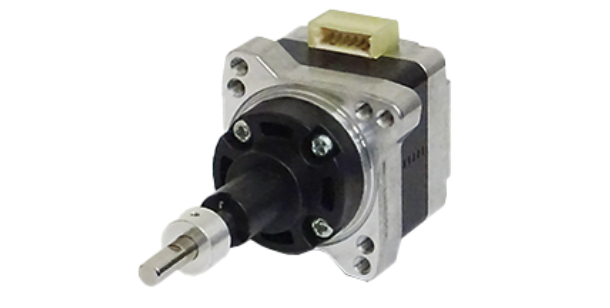

モーターの回転運動を送りねじ機構を介してリニア駆動に変換する非常にコンパクトな構造を実現した、高性能リニア駆動ステッピングモーターです。
メンテナンスフリーで、車載向けモーターの設計をベースとした高信頼性仕様です。

ダウンロード

型式一覧

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	外径 [mm]	ステップ角下限 [°]	ステップ角上限 [°]	ストローク [mm]	推奨負荷 [N]	推奨負荷 [kgf]	分解能 [μ/1step]	製品カタログPDF	CADデータダウンロード
C10PMK202BSTDCN	25.0	1.800	1.80	12	9.8	1.0	4.0	PDF	3D/2D CAD

高圧DCブラシレスモーター

従来製モールドインナーモーターに比べ、低騒音・低消費電力・小型軽量化を実現しました。
