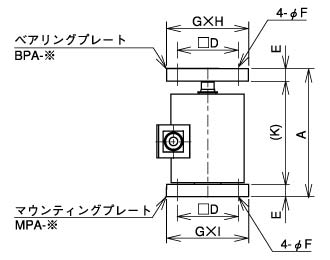

CCP1(A)シリーズベアリングプレート＋マウンティングプレート装着寸法図
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
Item
アクセサリ型式
A
[mm]□D
[mm]E
[mm]φF
[mm]G
[mm]H
[mm]I
[mm]K
[mm]質量
[kg]CCP1-50K(-Z)~ CCP1-100K(-Z)用 BPA-1-B, MPA-1A-B 151.5 77 15 8 100 100 100 121.5 3 CCP1A-200K(-Z)~ CCP1-1T(-Z)用 BPA-1-B, MPA-1-B 155 77 15 8 100 100 100 125 3 CCP1-2T(-Z)~ CCP1-5T(-Z)用 BPA-3-B, MPA-3A-B 214 105 23 12 130 128 130 168 6 CCP1-10T 用 BPA-4-B, MPA-4A-B 305 125 30 14 160 153 155 245 12 CCP1-20T 用 BPA-6-B, MPA-6A-B 377 150 30 14 200 200 185 317 18
カスタム
- ※カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
