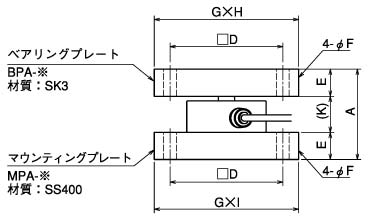

• CMM1/CMP1シリーズベアリングプレート+マウンティングプレート装着寸法図

    以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    Item

    アクセサリ型式

    A
    [mm]

    □D
    [mm]

    E
    [mm]

    φF
    [mm]

    G
    [mm]

    H
    [mm]

    I
    [mm]

    K
    [mm]

    質量
    [kg]

    CMM1(R/J)-50K~ CMM1(R/J)-2T用 BPA-1-B, MPA-2-B 55 77 15 8 100 100 100 25 2.7
    CMP1-250K~CMP1-5T用 BPA-4-B, MPA-5-B 100 125 30 14 160 153 155 40 11.4
    CMP1-10T用 BPA-4-B, MPA-5-B 105 125 30 14 160 153 155 45 11.4
    CMP1-20T用 BPA-4-B, MPA-14-B 110 125 30 14 160 153 155 50 11.6

カスタム

  • カスタム製品は量産を前提としております。少ロットの場合は要相談となります。
