外観

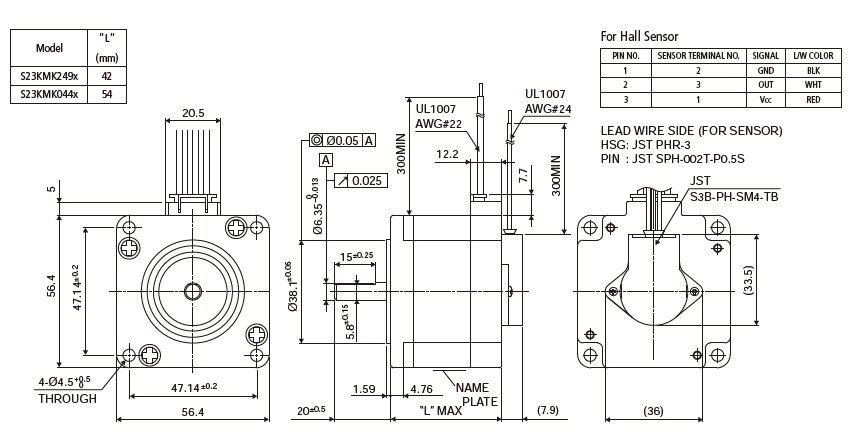

外観図

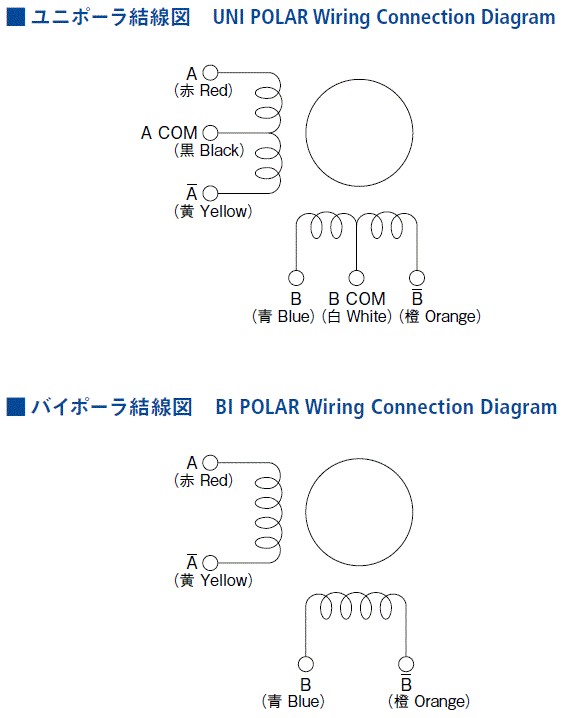

結線図
仕様
型式 | 外径 [mm] |
ステップ角 [°] |
ドライブ方式 | 定格電流 [A] |
巻線抵抗 [Ω] |
ホールディングトルク [mN・m] |
インダクタンス [mH] |
ロータイナーシャ [g・cm2] |
ディテントトルク [mN・m] |
質量 [g] |
---|
ホールIC仕様

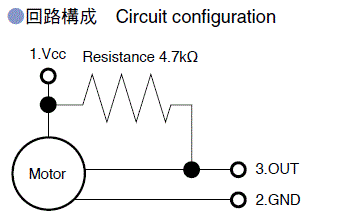

回路構成

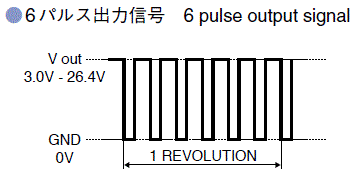

6パルス出力信号
最大定格 (Ta=25℃)
Item | Symbol | Rating | Unit |
---|---|---|---|
電源電圧 | Vcc | 18 | V |
出力開放電圧 | V0(off) | Vcc | V |
出力流入電流 | Isink | 15 | mA |
動作周囲温度 | Topr | –20 ~ 115 | ℃ |
保存温度 | Tstg | –40 ~ 125 | ℃ |
電気的特性 (Ta=25℃)
Item | Symbol | Measuring condition | Min. | Typ. | Max. | Unit |
---|---|---|---|---|---|---|
動作電圧範囲 | Vcc | 4.5 | 12 | 18 | V | |
出力H →L 磁束密度 | Bop | Vcc = 12V | 20 | mT | ||
出力L →H 磁束密度 | Brp | Vcc = 12V | 5 | mT | ||
ヒステリシス幅 | Bh | Vcc = 12V | 1.5 | mT | ||
出力飽和電圧 | Vsat | Vcc = 12V, OUT "L", Isink = 10mA | 0.4 | V | ||
出力漏れ電流 | Ileak | Vcc = 12V, OUT "H", Vout = 12V | 1 | μA | ||
電源電流 | Icc | Vcc = 12V, OUT "H" | 8 | mA |
1 [mT] = 10 [Gauss]

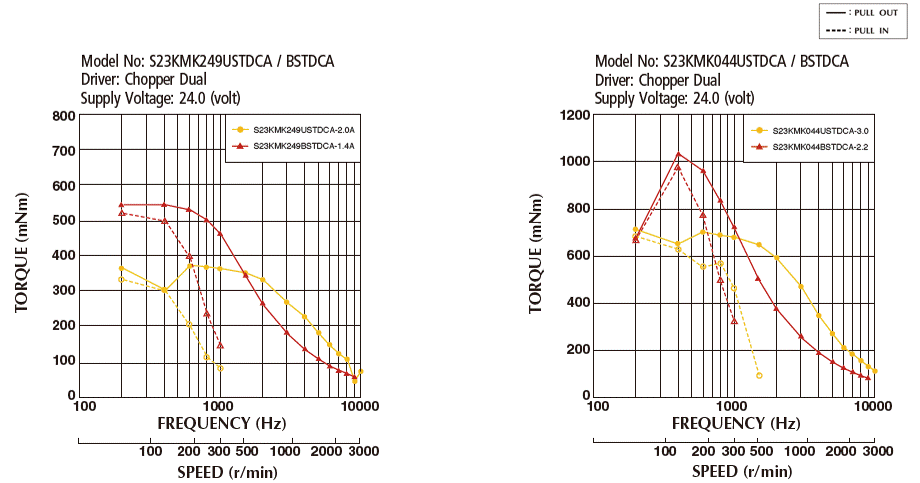

トルク・スピード特性
