外観
特長
モータ2個連結した構造となっており、高出力トルクが可能。
参考特性
| 外径 [mm] |
長さ [mm] |
ステップ数 | マグネット材質 | 絶縁抵抗値 (M) [Ω/min] |
絶縁耐圧 (AC) [V/min] |
ステップ角 [deg] |
励磁方式 | 絶縁種 | 動作温度範囲 下限 [℃] |
動作温度範囲 上限 [℃] |
保存温度範囲 下限 [℃] |
保存温度範囲 上限 [℃] |
動作湿度範囲RH 下限 [%] |
動作湿度範囲RH 上限 [%] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15.0 | 19.70 | 20 | ネオジムボンド磁石 | 100 | 500 | 18.00 | 2-2相 | CLASS E | 0 | 50 | -20 | 70 | 5 | 90 |

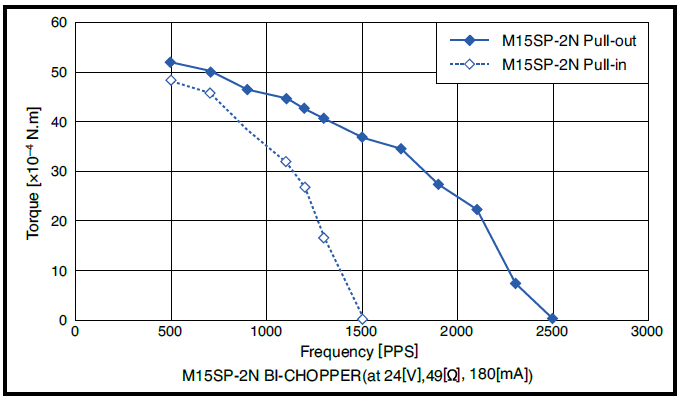

トルク特性

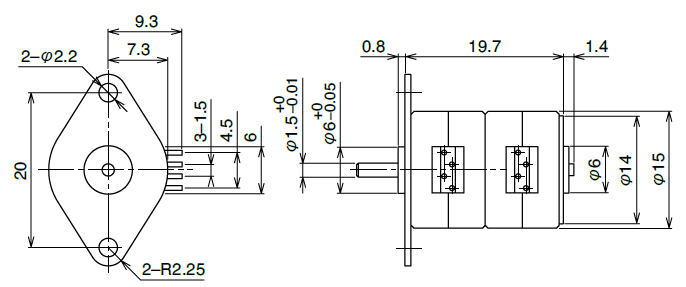

外観図
用途
ミニプリンター、プロジェクター等
製品カタログ
技術情報・導入事例
技術資料
- PMモーターの選定方法
- カスタム品について
- モーター入力接続方式の選択
- 駆動回路
- 計算・換算表
- 概要 - PM ステッピングモーター
- 必要トルクからの選定
- 抵抗値の設定
- モーターの温度条件
- マグネットの選定
- 入力接続方式の選択
- ギア、プーリー等の選定
- 標準部品の組合せの選択
- 標準寸法
- 駆動回路と結線図
