外観
特長
1. 小型・高出力トルク
2. 優れた走行静粛性・安定性を実現。
参考特性
| 外径 [mm] |
長さ [mm] |
ステップ数 | マグネット材質 | 絶縁抵抗値 (M) [Ω/min] |
絶縁耐圧 (AC) [V/min] |
ステップ角 [deg] |
励磁方式 | 絶縁種 | 動作温度範囲 下限 [℃] |
動作温度範囲 上限 [℃] |
保存温度範囲 下限 [℃] |
保存温度範囲 上限 [℃] |
動作湿度範囲RH 下限 [%] |
動作湿度範囲RH 上限 [%] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25.0 | 12.00 | 48 | ネオジムボンド磁石 | 100 | 500 | 7.50 | 2-2相 | CLASS E | 0 | 50 | -20 | 70 | 5 | 90 |

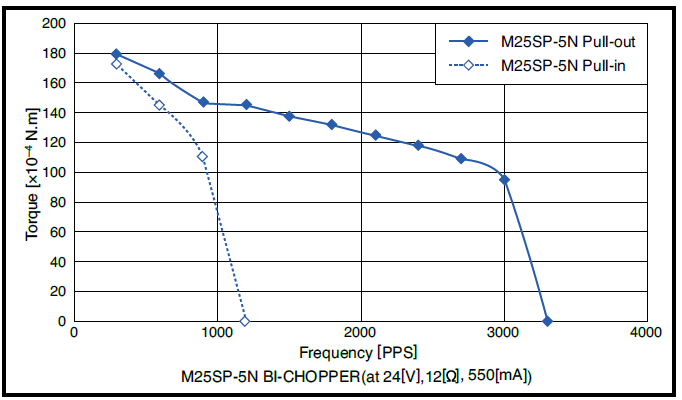

トルク特性

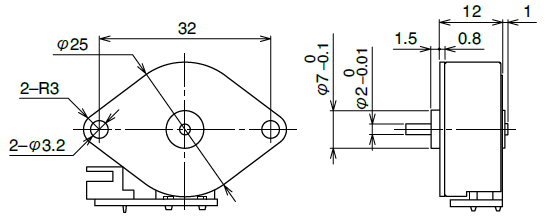

外観図
用途
プリンター、複合機、コピー機、FAX等
