外観
![](/product/category/rotary/steppingmotor/pm/parts/__icsFiles/afieldfile/2024/07/09/file_01_101.jpg)
参考特性
外径 [mm] |
マグネット材質 | 絶縁抵抗値 (M) [Ω/min] |
絶縁耐圧 (AC) [V/min] |
励磁方式 | 巻線抵抗/相 [Ω] |
絶縁抵抗 | 絶縁耐圧 | 絶縁種 | 使用周辺温度 下限 [℃] |
使用周辺温度 上限 [℃] |
ラジアルガタ [mm] |
スラストガタ [mm] |
---|---|---|---|---|---|---|---|---|---|---|---|---|
10.0 | ネオジウム鉄ボンド (MS70) | 1 | 100 | 2-2相 | 21.5 | 1M[Ω]Min. at DC100[V] | AC100[V] 1[min] | Class E(リード線を除く) | -10 | 50 | 0.10 | 0.20 |

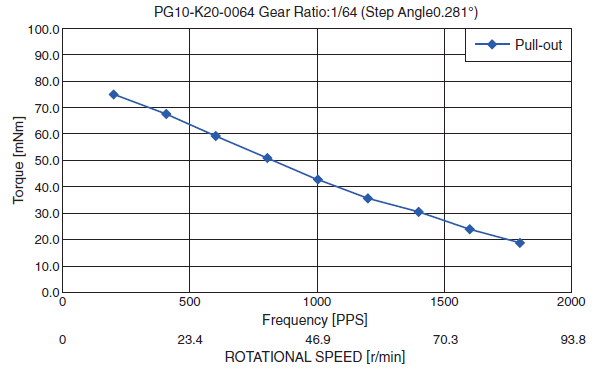

トルク特性
![](/product/category/rotary/steppingmotor/pm/parts/data/__icsFiles/afieldfile/2024/07/09/file_01_97.gif)

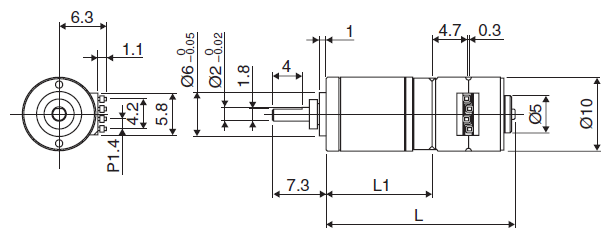

外観図
![](/product/category/rotary/steppingmotor/pm/parts/data/__icsFiles/afieldfile/2024/07/09/file_07_100.gif)
仕様
型式 | 駆動方式 | 駆動電圧 [V] |
電流/相 [mA] |
駆動IC | 減速比 [1:X] |
ステップ角 [°] |
推奨定格トルク [mN・m] |
推奨定格トルク [gf・cm] |
推奨瞬間最大トルク [mN・m] |
推奨瞬間最大トルク [gf・cm] |
ギヤヘッド長 L1 [mm] |
全長 L [mm] |
---|
※PG10-K20-1024 : 特殊品のため、別途ご相談下さい。
用途
光学機器:プロジェクター、監視カメラ
医療機器:血液分析装置、チューブポンプ
産業機器:流動制御バルブ、アンテナ調整機
電動工具:ドリル、ドライバー
