PM ステッピングモーター ギアボックス付

PG25S-D48

外観

参考特性

外径
[mm]
25.0
長さ
[mm]
24.50
マグネット材質 ネオジウム鉄ボンド (MS70)
絶縁抵抗値 (M)
[Ω/min]
100
絶縁耐圧 (AC)
[V/min]
500
励磁方式 2-2相
巻線抵抗
[Ω]
200.0
絶縁種 Class E(リード線を除く)
動作温度範囲
下限
[℃]
0
動作温度範囲
上限
[℃]
50
保存温度範囲
下限
[℃]
-30
保存温度範囲
上限
[℃]
80
動作湿度範囲RH
下限
[%]
20
動作湿度範囲RH
上限
[%]
90

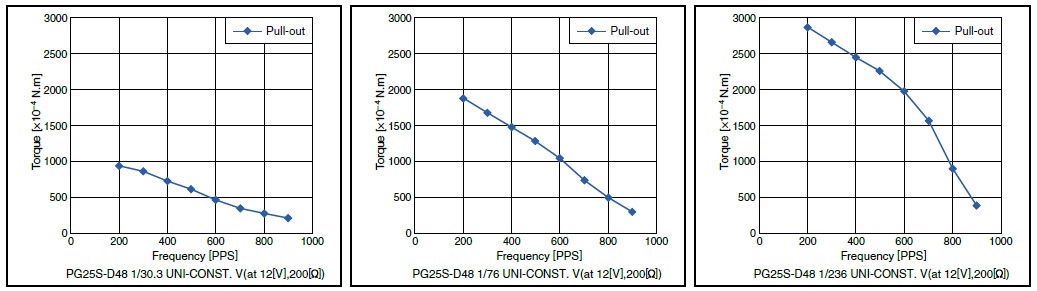

トルク特性

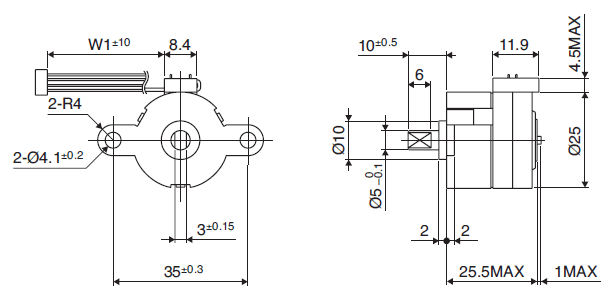

外観図

仕様

駆動方式 駆動電圧
[V]
減速比
[1:X]
ステップ角
[°]

用途

一般家電:エアコン
OA機器:プリンター、コピー機
電動工具:ドリル、ドライバー

関連データ

CADデータ
