外観
![](/product/category/rotary/steppingmotor/pm/parts/__icsFiles/afieldfile/2024/07/09/file_01_121.jpg)
参考特性
外径 [mm] |
長さ [mm] |
マグネット材質 | 絶縁抵抗値 (M) [Ω/min] |
絶縁耐圧 (AC) [V/min] |
電流/相(Peak) [mA] |
励磁方式 | 巻線抵抗 [Ω] |
絶縁種 | 動作温度範囲 下限 [℃] |
動作温度範囲 上限 [℃] |
保存温度範囲 下限 [℃] |
保存温度範囲 上限 [℃] |
動作湿度範囲RH 下限 [%] |
動作湿度範囲RH 上限 [%] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
35.0 | 38.50 | フェライトプラスチック (MSPL) | 100 | 500 | 400 | 2-2相 | 70.0 | Class E(リード線を除く) | 0 | 50 | -30 | 80 | 20 | 90 |

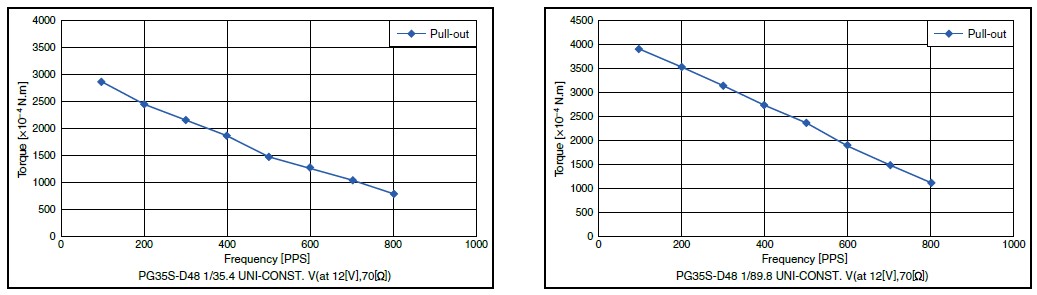

トルク特性
![](/product/category/rotary/steppingmotor/pm/parts/data/__icsFiles/afieldfile/2024/07/09/file_01_153.jpg)

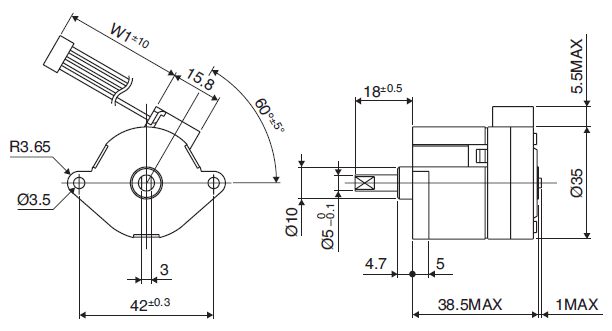

外観図
![](/product/category/rotary/steppingmotor/pm/parts/data/__icsFiles/afieldfile/2024/07/09/file_07_120.gif)
仕様
駆動方式 | 駆動電圧 [V] |
減速比 [1:X] |
ステップ角 [°] |
---|
用途
一般家電:エアコン
OA機器:プリンター、コピー機
電動工具:ドリル、ドライバー
