PM20S-020

電気信号により一定角度で回転するモーターで、主にプリンターやコピー機、FAX機などの紙送り部分に使用されます。ローターに永久磁石（Permanent Magnet＝PM）を使用するタイプです。

スクロールできます

外径 [mm]	長さ [mm]	ステップ数	マグネット材質	絶縁抵抗値 (M) [Ω/min]	絶縁耐圧 (AC) [V/min]	ステップ角 [deg]	励磁方式	絶縁種	動作温度範囲下限 [℃]	動作温度範囲上限 [℃]	保存温度範囲下限 [℃]	保存温度範囲上限 [℃]	動作湿度範囲RH 下限 [%]	動作湿度範囲RH 上限 [%]
20.0	15.50	20	ネオジウム鉄ボンド（MS70）	100	500	18.00	2-2相	CLASS E	-10	50	-30	80	20	90

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

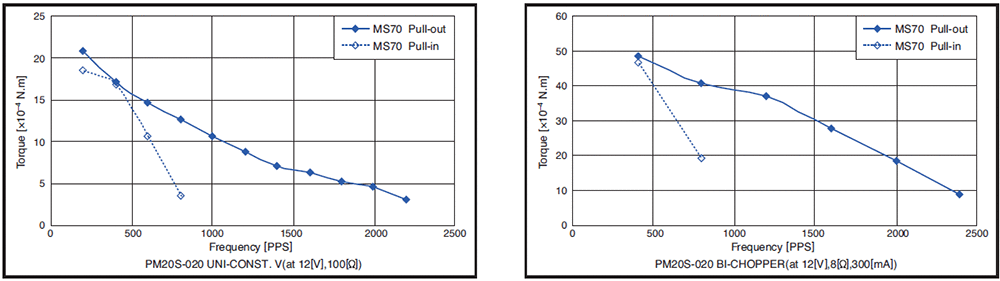

駆動方式	駆動電圧 [V]	電流／相 [mA]	巻線抵抗／相 [Ω]	駆動IC
ユニポーラ定電圧	12		100.0	2SC3346
バイポーラチョッパー	12	300.0	8.0	MTD2003
