PM ステッピングモーター 標準品

PM35L-048

外観

参考特性

外径
[mm]
35.0
長さ
[mm]
22.20
ステップ数 48
マグネット材質 フェライトプラスチック(MSPL)
極異方性フェライト焼結(MS50)
ネオジウム鉄ボンド(MS70)
絶縁抵抗値 (M)
[Ω/min]
100
絶縁耐圧 (AC)
[V/min]
500
ステップ角
[deg]
7.50
励磁方式 2-2相
絶縁種 CLASS E
動作温度範囲
下限
[℃]
-10
動作温度範囲
上限
[℃]
50
保存温度範囲
下限
[℃]
-30
保存温度範囲
上限
[℃]
80
動作湿度範囲RH
下限
[%]
20
動作湿度範囲RH
上限
[%]
90

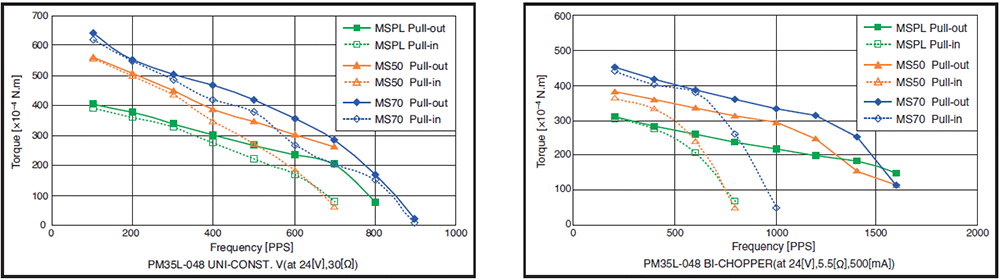

トルク特性

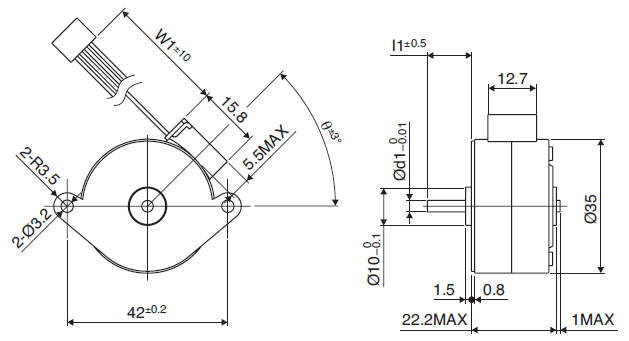

外観図

仕様

駆動方式 駆動電圧
[V]
電流/相
[mA]
巻線抵抗/相
[Ω]
駆動IC

用途

OA機器:プリンター、スキャナー
産業機器:流量制御バルブ
自動車分野:メーター、光軸制御装置
HA機器:ミシン
