外観
![](/product/category/rotary/steppingmotor/pm/parts/__icsFiles/afieldfile/2024/02/27/file_01_319.jpg)
参考特性
外径 [mm] |
35.0 |
---|---|
長さ [mm] |
22.20 |
ステップ数 | 48 |
マグネット材質 | フェライトプラスチック(MSPL) 極異方性フェライト焼結(MS50) ネオジウム鉄ボンド(MS70) |
絶縁抵抗値 (M) [Ω/min] |
100 |
絶縁耐圧 (AC) [V/min] |
500 |
ステップ角 [deg] |
7.50 |
励磁方式 | 2-2相 |
絶縁種 | CLASS E |
動作温度範囲 下限 [℃] |
-10 |
動作温度範囲 上限 [℃] |
50 |
保存温度範囲 下限 [℃] |
-30 |
保存温度範囲 上限 [℃] |
80 |
動作湿度範囲RH 下限 [%] |
20 |
動作湿度範囲RH 上限 [%] |
90 |

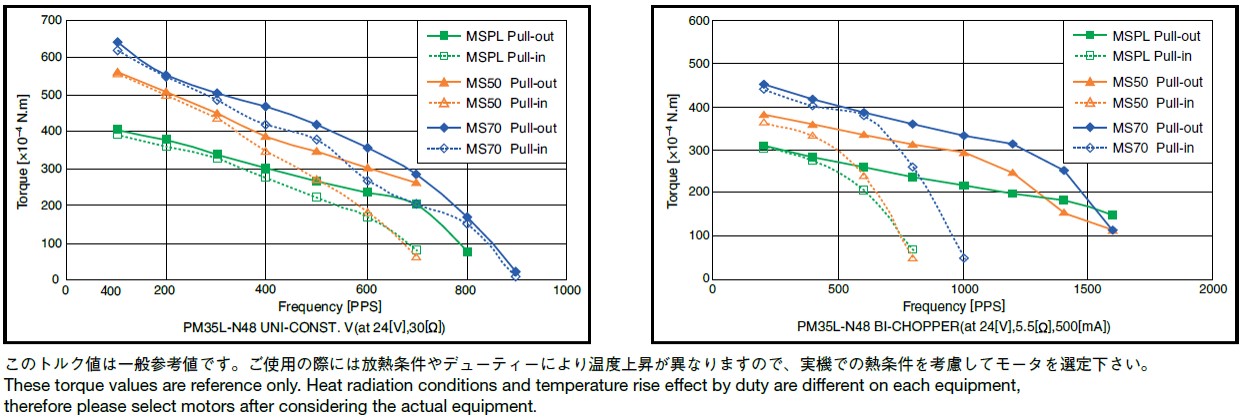

トルク特性
![](/product/category/rotary/steppingmotor/pm/parts/__icsFiles/afieldfile/2024/02/27/file_70_19.jpg)

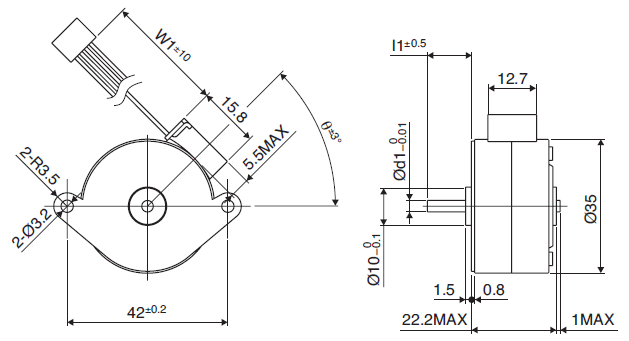

外観図
![](/product/category/rotary/steppingmotor/pm/parts/data/__icsFiles/afieldfile/2024/02/27/file_01_209.gif)
仕様
駆動方式 | 駆動電圧 [V] |
電流/相 [mA] |
巻線抵抗/相 [Ω] |
駆動IC |
---|
用途
OA機器:プリンター、スキャナー
産業機器:流量制御バルブ
自動車分野:メーター、光軸制御装置
HA機器:ミシン
