電気信号により一定角度で回転するモーターで、主にプリンターやコピー機、FAX機などの紙送り部分に使用されます。ローターに永久磁石(Permanent Magnet=PM)を使用するタイプです。

代替品

PM35S-N48
  • スクロールできます

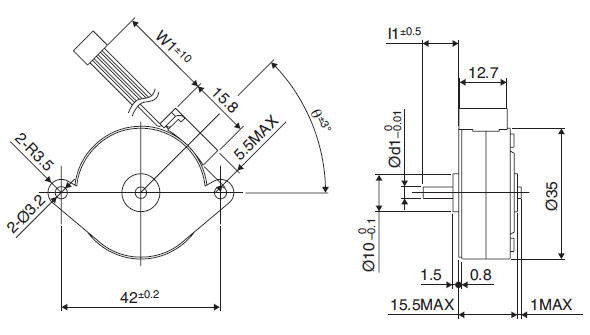

    外径
    [mm]

    長さ
    [mm]

    ステップ数

    マグネット材質

    絶縁抵抗値 (M)
    [Ω/min]

    絶縁耐圧 (AC)
    [V/min]

    ステップ角
    [deg]

    励磁方式

    絶縁種

    動作温度範囲
    下限
    [℃]

    動作温度範囲
    上限
    [℃]

    保存温度範囲
    下限
    [℃]

    保存温度範囲
    上限
    [℃]

    動作湿度範囲RH
    下限
    [%]

    動作湿度範囲RH
    上限
    [%]

    35.0 15.50 48 フェライトプラスチック(MSPL)
    極異方性フェライト焼結(MS50)
    ネオジウム鉄ボンド(MS70)
    100 500 7.50 2-2相 CLASS E -10 50 -30 80 20 90
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

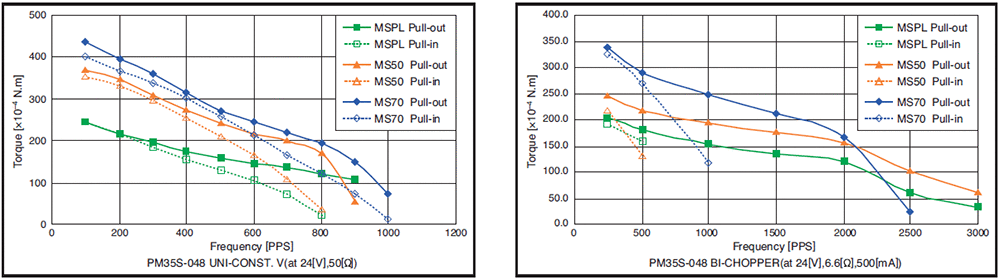

    駆動方式

    駆動電圧
    [V]

    電流/相
    [mA]

    巻線抵抗/相
    [Ω]

    駆動IC

    ユニポーラ定電圧 24 50.0 2SC3346
    バイポーラチョッパー 24 500.0 6.6 BD63877EFV
  • OA機器:プリンター、スキャナー
    産業機器:流量制御バルブ
    自動車分野:メーター、光軸制御装置
    HA機器:ミシン
