PM ステッピングモーター 高速タイプ

SMF25-G48

外観

参考特性

外径
[mm]
25.0
長さ
[mm]
8.50
ステップ数 48
マグネット材質 等方性フェライト焼結(B13)
ネオジウム鉄ボンド(N51)
絶縁抵抗値 (M)
[Ω/min]
100
絶縁耐圧 (AC)
[V/min]
500
ステップ角
[deg]
7.50
励磁方式 2-2相
絶縁種 CLASS E (リード線を除く)
動作温度範囲
下限
[℃]
-10
動作温度範囲
上限
[℃]
50
保存温度範囲
下限
[℃]
-30
保存温度範囲
上限
[℃]
80
動作湿度範囲RH
下限
[%]
5
動作湿度範囲RH
上限
[%]
90

※バイポーラのみ。ユニポーラはありません。

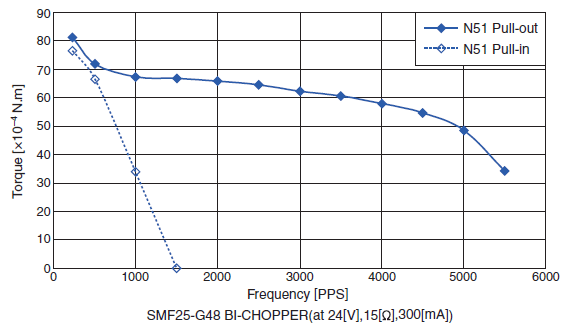

トルク特性

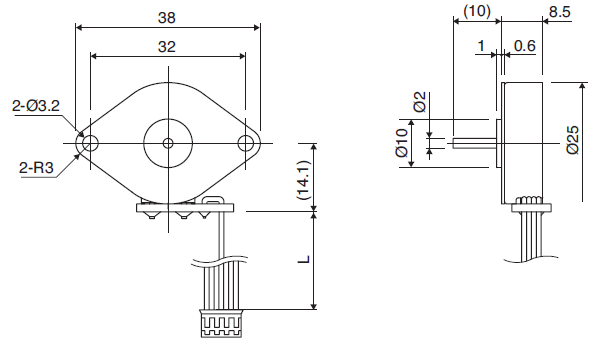

外観図

仕様

駆動方式 駆動電圧
[V]
電流/相
[mA]
巻線抵抗/相
[Ω]
駆動IC

用途

OA機器:プリンター、スキャナー
