ステッピングモーターのうち、プリンターやコピー機、その他OA機器などを主な用途とする、高速性のある外径25mm以上の製品を取り扱っています。
ステータに珪素鋼鈑を、ローターにネオジムボンド磁石を使用し、磁気回路の最適化をはかることによって高速、高トルク、高効率を実現しています。また、高周波域での高トルク維持、発熱の低減、入力電力の低減、ダウンサイジング可能などの優位性があります。

  • スクロールできます

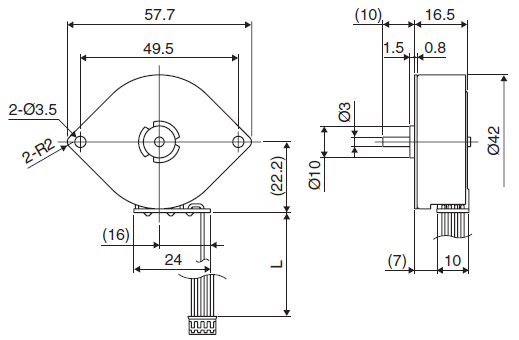

    外径
    [mm]

    長さ
    [mm]

    ステップ数

    マグネット材質

    絶縁抵抗値 (M)
    [Ω/min]

    絶縁耐圧 (AC)
    [V/min]

    ステップ角
    [deg]

    励磁方式

    絶縁種

    動作温度範囲
    下限
    [℃]

    動作温度範囲
    上限
    [℃]

    保存温度範囲
    下限
    [℃]

    保存温度範囲
    上限
    [℃]

    動作湿度範囲RH
    下限
    [%]

    動作湿度範囲RH
    上限
    [%]

    42.0 16.50 48 ネオジウム鉄ボンド(N51) 100 500 7.50 2-2相 CLASS E (リード線を除く) -10 50 -30 80 5 90

    ※バイポーラのみ。ユニポーラはありません。

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

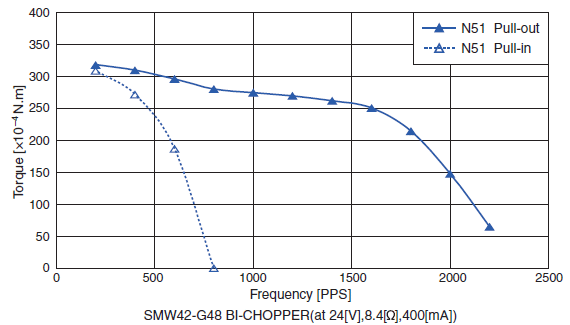

    駆動方式

    駆動電圧
    [V]

    電流/相
    [mA]

    巻線抵抗/相
    [Ω]

    駆動IC

    バイポーラ定電流 24 400.0 8.4 MTD2003
  • OA機器:プリンター、スキャナー
