外観
![](/product/category/rotary/steppingmotor/hybrid/parts/data/__icsFiles/afieldfile/2024/05/30/file_04_27.jpg)

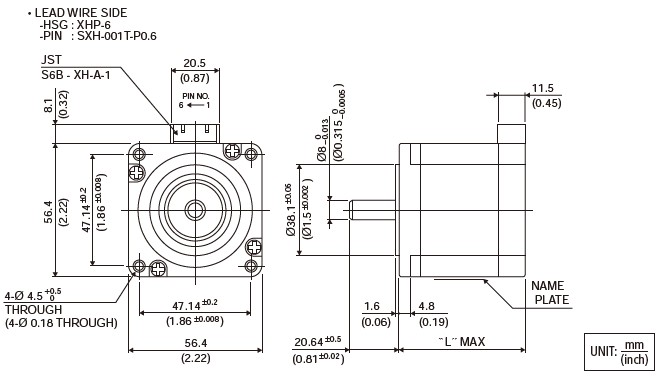

外観図
![](/product/category/rotary/steppingmotor/hybrid/parts/data/__icsFiles/afieldfile/2024/05/30/file_07_15.png)
サイズ
型式 | サイズ "L" [mm] |
サイズ "L" [Inch] |
---|---|---|
23KM-H2** | 43.0 | 1.69 |
23KM-H3** | 51.0 | 2.01 |
23KM-H0** | 55.0 | 2.16 |
23KM-H7** | 77.0 | 3.03 |
結線表
相(PHASE) | A | A COM | A/ | B | B COM | B/ |
---|---|---|---|---|---|---|
ピン番号(PIN NO.) | 1 | 2 | 3 | 4 | 5 | 6 |
仕様
型式 | 外径 [mm] |
ステップ角 [°] |
ドライブ方式 | 定格電流 [A] |
巻線抵抗 [Ω] |
ホールディングトルク [mN・m] |
インダクタンス [mH] |
ロータイナーシャ [g・cm2] |
ディテントトルク [mN・m] |
質量 [g] |
---|

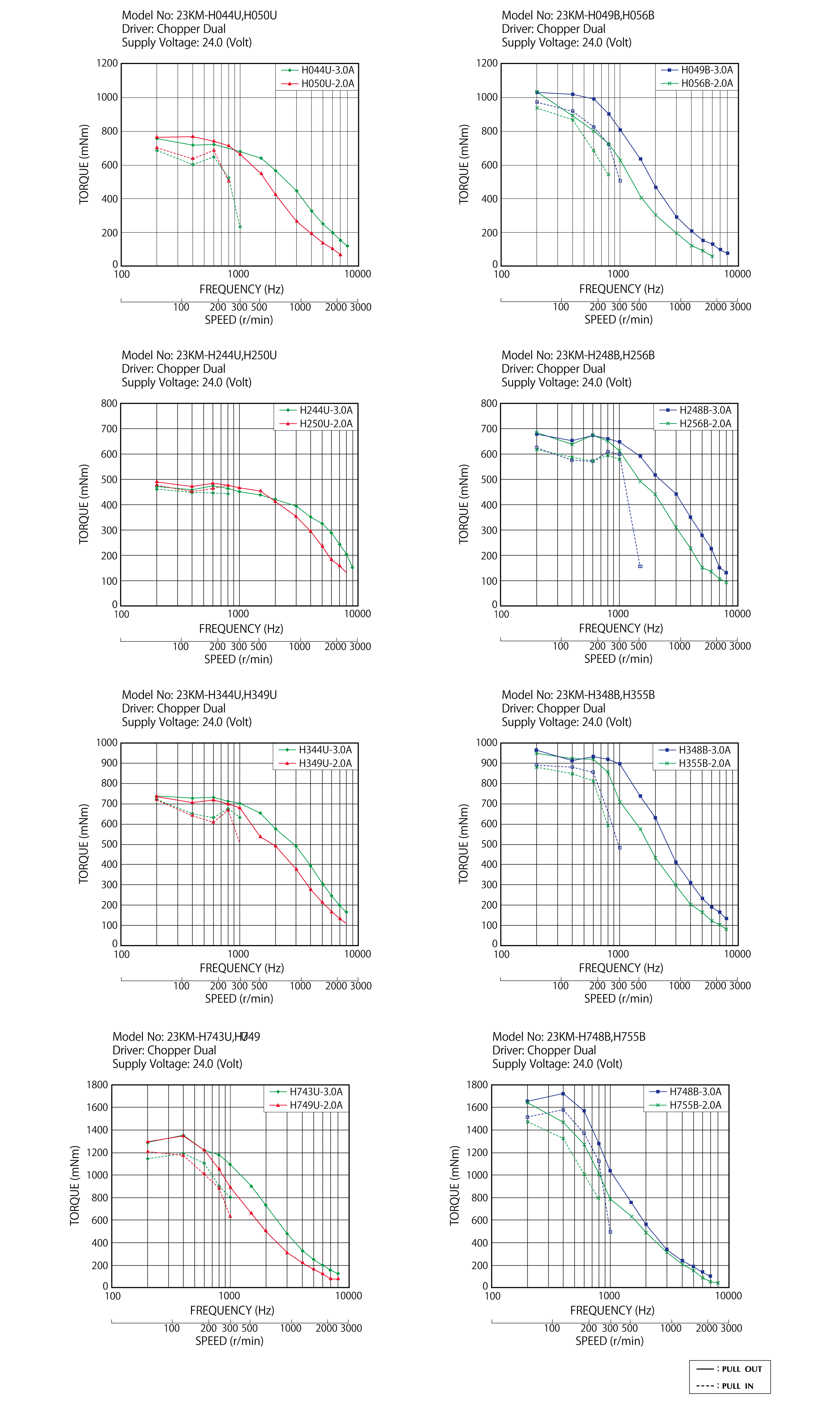

トルク・スピード特性
![](/product/category/rotary/steppingmotor/hybrid/parts/data/__icsFiles/afieldfile/2024/05/30/file_01_27.png)
関連データ
CADデータ
