外観

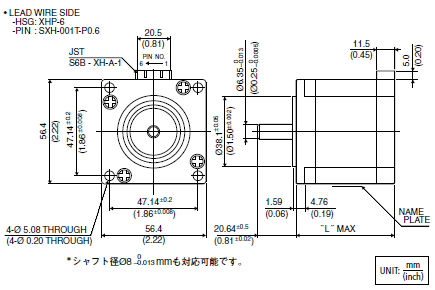

外観図
サイズ
| 型式 | サイズ "L" [mm] |
サイズ "L" [Inch] |
|---|---|---|
| 23KY-K2** | 42.0 | 1.65 |
| 23KY-K0** | 54.0 | 2.13 |
| 23KY-K7** | 76.0 | 2.99 |
結線表
| 相(PHASE) | A | A COM | A/ | B | B COM | B/ |
|---|---|---|---|---|---|---|
| ピン番号(PIN NO.) | 1 | 2 | 3 | 4 | 5 | 6 |
仕様
| 型式 | 外径 [mm] |
ステップ角 [°] |
ドライブ方式 | 定格電流 [A] |
巻線抵抗 [Ω] |
ホールディングトルク [mN・m] |
インダクタンス [mH] |
ロータイナーシャ [g・cm2] |
ディテントトルク [mN・m] |
質量 [g] |
|---|

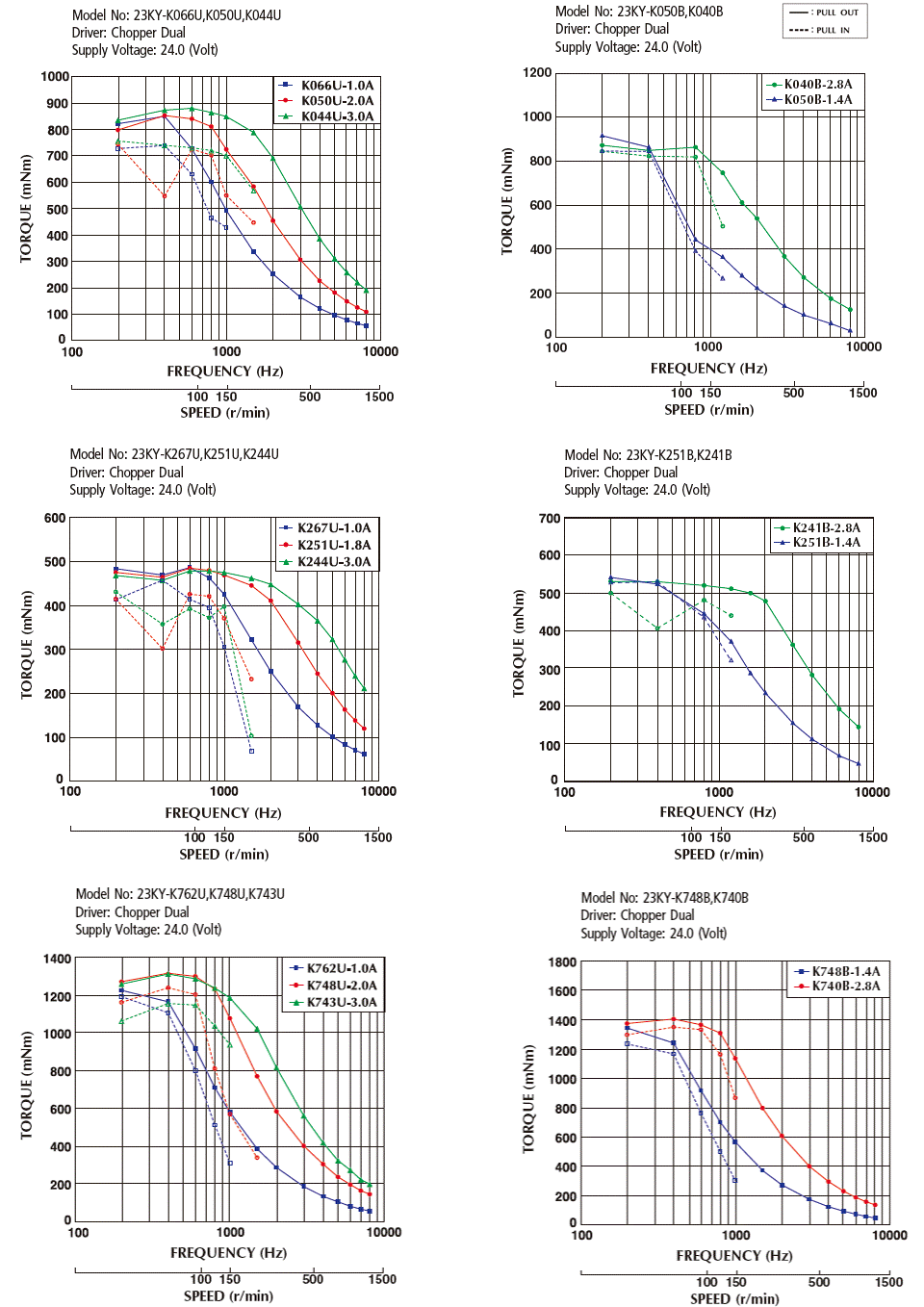

トルク・スピード特性
