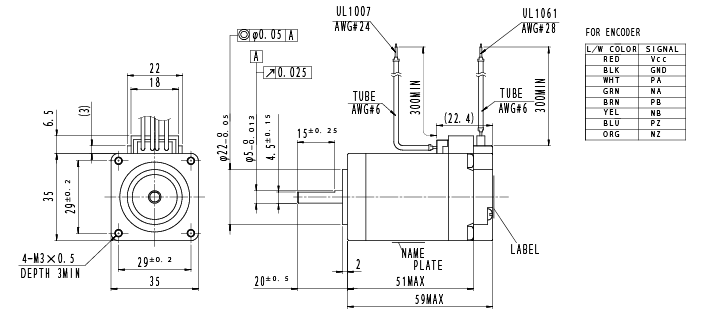

A14PM(SZシリーズ)

ミネベアミツミ製精密ボールベアリングを使用した2相ステッピングモーターに、光学式ロータリーエンコーダを搭載し、回転時の速度、回転方向、回転角度、回転量などの情報を出力パルスとして得ることが可能です。

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    型式

    外径
    [mm]

    モーター長
    [mm]

    ステップ角
    [°]

    ドライブ方式

    定格電流
    [A]

    巻線抵抗
    [Ω]

    ホールディングトルク
    [mN・m]

    インダクタンス
    [mH]

    ロータイナーシャ
    [g・cm2]

    ディテントトルク
    [mN・m]

    分解能
    [CPR]

    質量
    [g]
    A14PMF444CSB03 35.0 59.00 1.800 BI-POLAR 1.50 1.80 250 2.20 40.00 11.00 3200 300

  • 関連データ

    CADデータ
