エンコーダ付タイプ

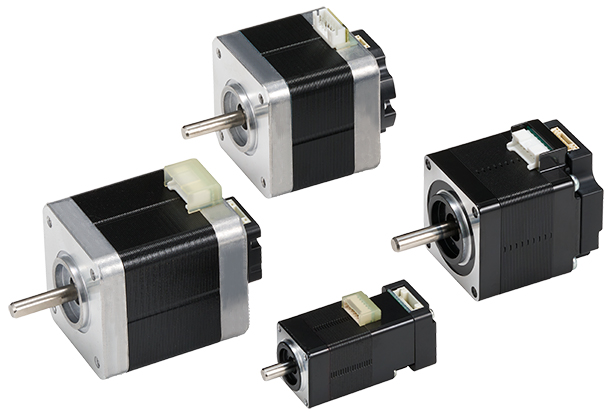

ミネベアミツミ製精密ボールベアリングを使用した2相ステッピングモーターに、光学式ロータリーエンコーダを搭載し、回転時の速度、回転方向、回転角度、回転量などの情報を出力パルスとして得ることが可能です。
ダウンロード
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外径 |
ステップ角 |
分解能 |
エンコーダ種別 |
製品カタログPDF |
CADデータ ダウンロード |
|---|---|---|---|---|---|---|
| A08PM(SZシリーズ) | 20.0 | 1.80 | 1600 | 光学式 | 3D/2D CAD | |
| A10PM(SZシリーズ) | 25.0 | 1.80 | 2400 | 光学式 | 3D/2D CAD | |
| A14PM(SZシリーズ) | 35.0 | 1.80 | 3200 | 光学式 | 3D/2D CAD | |
| A17PM(SZシリーズ) | 42.0 | 1.80 | 4000 | 光学式 | 3D/2D CAD | |
| A23KM(SZシリーズ) | 56.4 | 1.80 | 4000 | 光学式 | 3D/2D CAD | |
| A34KM(SZシリーズ) | 85.0 | 1.80 | 4000 | 光学式 | 3D/2D CAD | |
| A10PM(IGシリーズ) | 25.0 | 1.80 | 4000 | 光学式 | 3D/2D CAD | |
| A14PM(IGシリーズ) | 35.0 | 1.80 | 4000 | 光学式 | 3D/2D CAD | |
| A17PM(IGシリーズ) | 42.0 | 1.80 | 4000 | 光学式 | 3D/2D CAD | |
| A23KM(IGシリーズ) | 56.4 | 1.80 | 4000 | 光学式 | 3D/2D CAD | |
| N08PM(Nシリーズ) | 20.0 | 1.80 | 4000 | 磁気式 | ||
| N10PM(Nシリーズ) | 25.0 | 1.80 | 4000 | 磁気式 | ||
| N11PM(Nシリーズ) | 28.0 | 1.80 | 4000 | 磁気式 | ||
| N14PM(Nシリーズ) | 35.0 | 1.80 | 4000 | 磁気式 | ||
| N17PM(Nシリーズ) | 42.0 | 1.80 | 4000 | 磁気式 | ||
| N23KM(Nシリーズ) | 56.4 | 1.80 | 4000 | 磁気式 |
