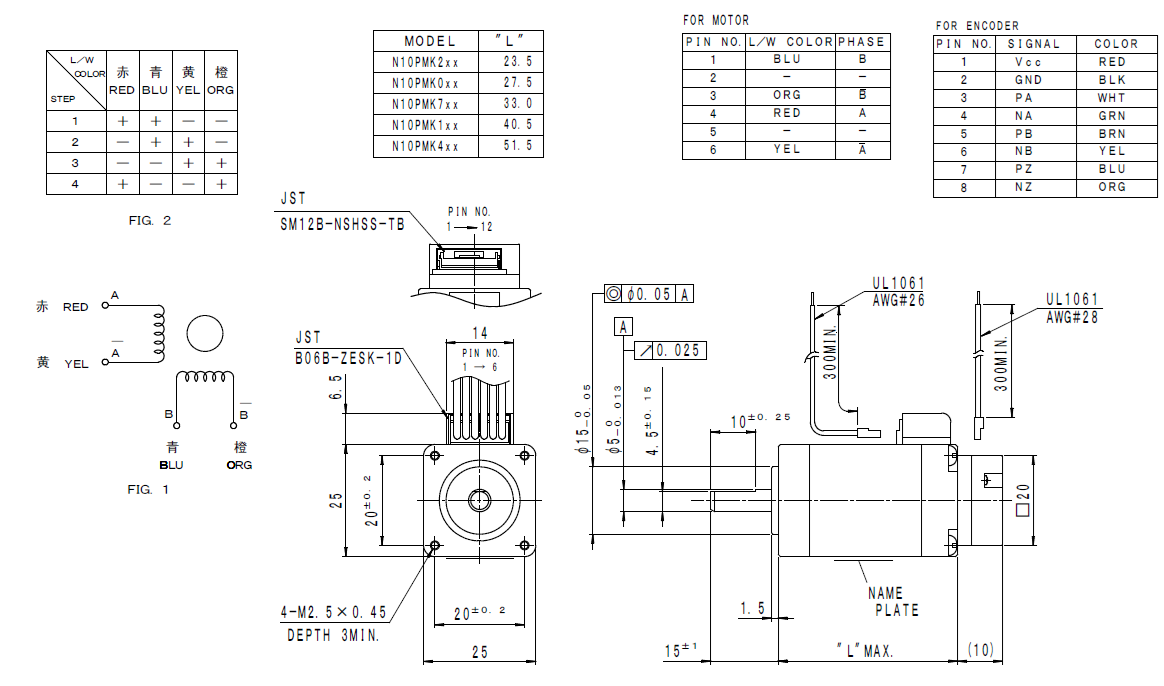

N10PM(Nシリーズ)

ミネベアミツミ製精密ボールベアリングを使用した2相ステッピングモーターに、光学式ロータリーエンコーダを搭載し、回転時の速度、回転方向、回転角度、回転量などの情報を出力パルスとして得ることが可能です。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	外径 [mm]	全長 [mm]	ステップ角 [°]	ドライブ方式	定格電流 [A]	巻線抵抗 [Ω]	ホールディングトルク [mN・m]	インダクタンス [mH]	ロータイナーシャ [g・cm2]	ディテントトルク [mN・m]	分解能 [CPR]	質量 [g]
N10PM-K013B	25.0	37.5	1.800	BI-POLAR	0.21	47.00	49	30.00	3.00	2.50	4000	80
N10PM-K006B	25.0	37.5	1.800	BI-POLAR	0.80	2.60	49	1.70	3.00	2.50	4000	80
N10PM-K105B	25.0	50.5	1.800	BI-POLAR	1.50	1.20	90	1.00	8.00	4.00	4000	120
N10PM-K106B	25.0	50.5	1.800	BI-POLAR	1.00	3.00	90	2.50	8.00	4.00	4000	120
N10PM-K202B	25.0	33.5	1.800	BI-POLAR	0.70	3.80	33	2.00	2.00	2.00	4000	65
N10PM-K267B	25.0	33.5	1.800	BI-POLAR	0.50	7.70	33	3.50	2.00	2.00	4000	65
N10PM-K405B	25.0	61.5	1.800	BI-POLAR	1.50	1.60	120	1.60	12.00	5.00	4000	160
N10PM-K406B	25.0	61.5	1.800	BI-POLAR	1.00	3.80	120	3.60	12.00	5.00	4000	160
N10PM-K701B	25.0	43.0	1.800	BI-POLAR	0.63	5.80	62	5.40	5.00	3.00	4000	100
N10PM-K712B	25.0	43.0	1.800	BI-POLAR	0.90	3.10	62	2.80	5.00	3.00	4000	100
