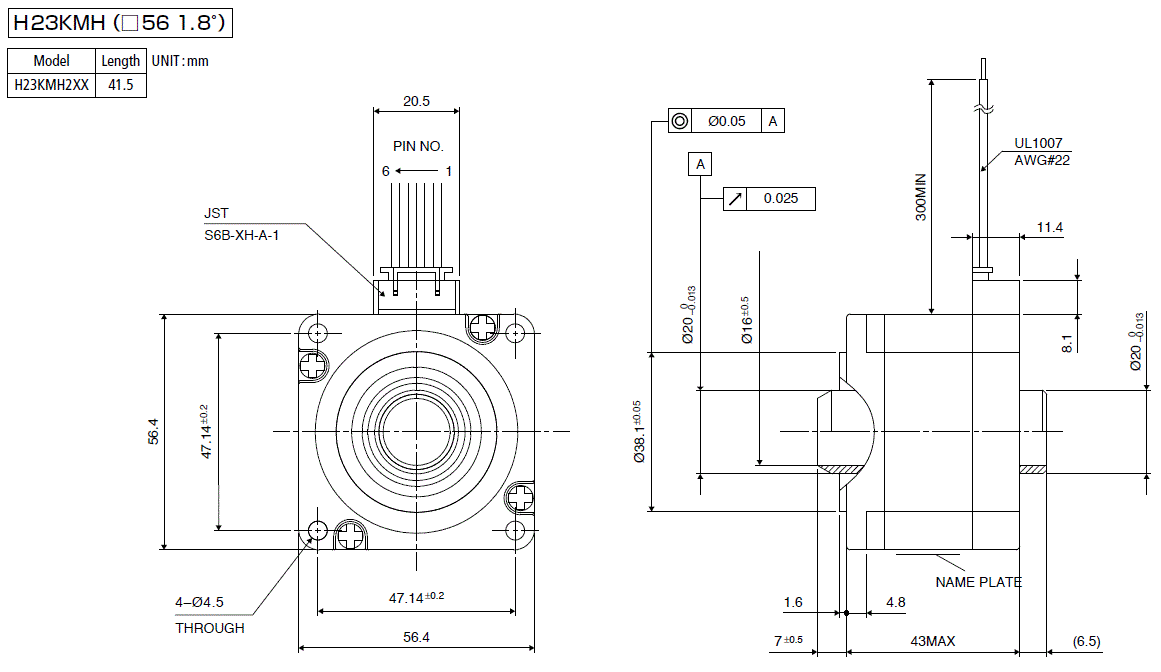

H23KM-H(56□ 1.8°)

ミネベアミツミ中空シャフトステッピングモーターは、3タイプのラインナップです。
□25　シャフト外径7mm、内径5mm
□42　シャフト外径12mm、内径10mm
□56　シャフト外径20mm　内径16mm
省スペース化に最適で、ポンプ用途などに多く採用されています。

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

型式	外径 [mm]	ステップ角 [°]	ドライブ方式	定格電流 [A]	巻線抵抗 [Ω]	ホールディングトルク [mN・m]	インダクタンス [mH]	ロータイナーシャ [g・cm2]	質量 [g]
H23KMH248USTDCN	56.4	1.800	UNI-POLAR	2.00	1.30	833	2.10	120.00	460
H23KMH248BSTDCN	56.4	1.800	BI-POLAR	2.00	1.00	608	4.70	120.00	460
