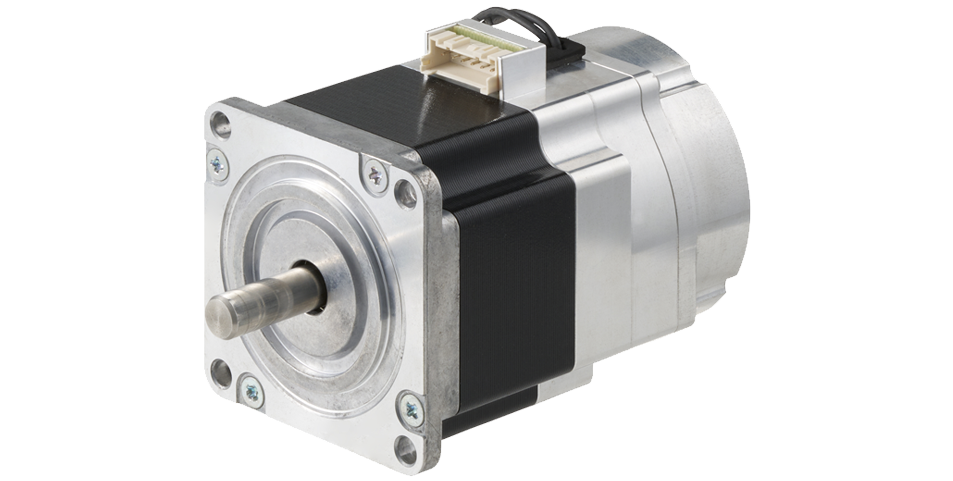

ハイブリッド型のステッピングモーターに、無励磁作動型の電磁ブレーキを搭載したシリーズです。
通常のモーターは電源OFF時でも、外的圧力によりモーターが回転することがありますが、モーター軸の後方に電磁ブレーキを搭載することで、上下軸での連れ回りを防止し、静止時のディテントトルクを上げることが可能です。
さらに、モーターとブレーキが一体化されているため、設置スペースの削減にも貢献します。
モーター電源とは別に、ブレーキ用電源(DC24V)が必要です。
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます

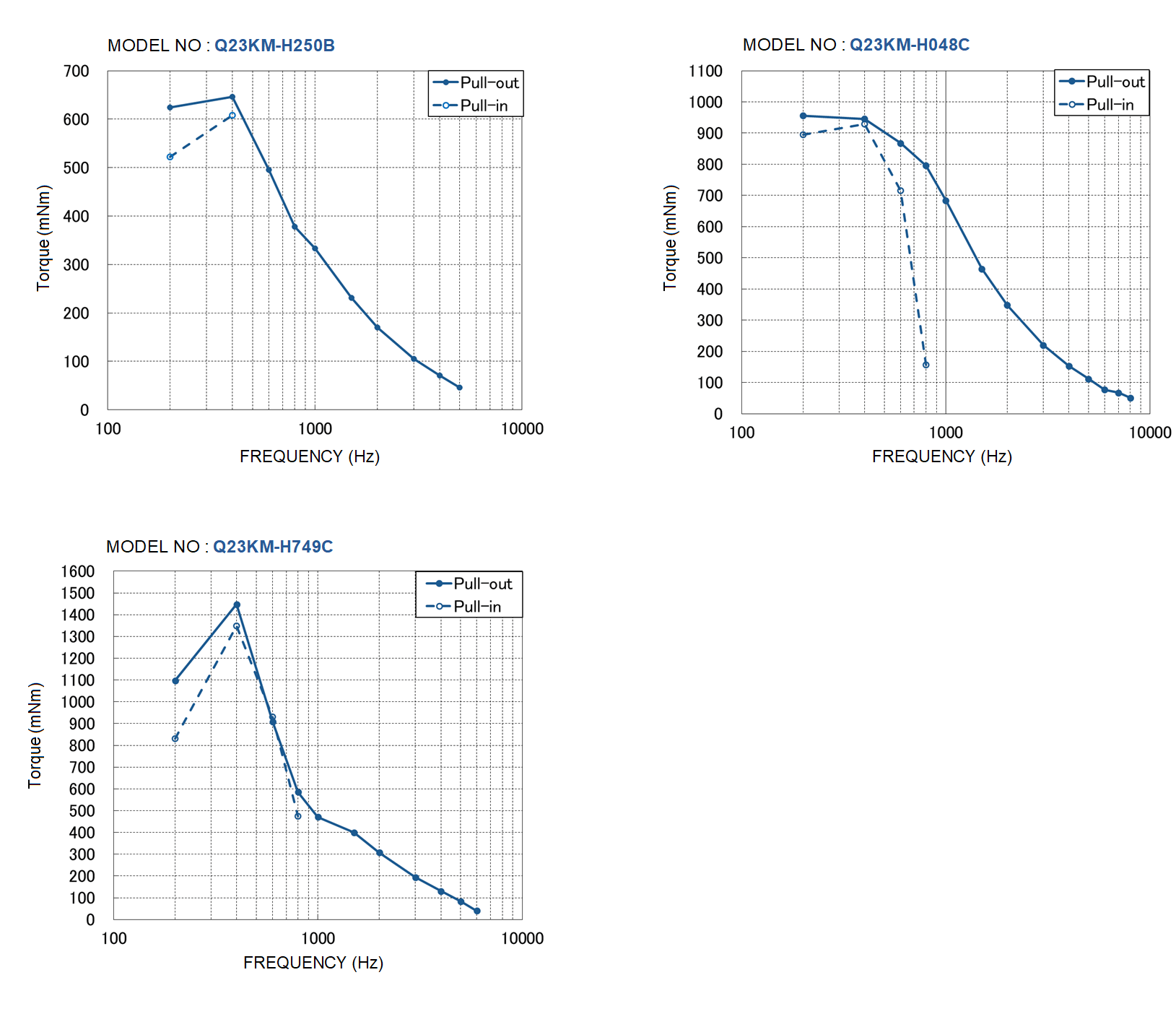

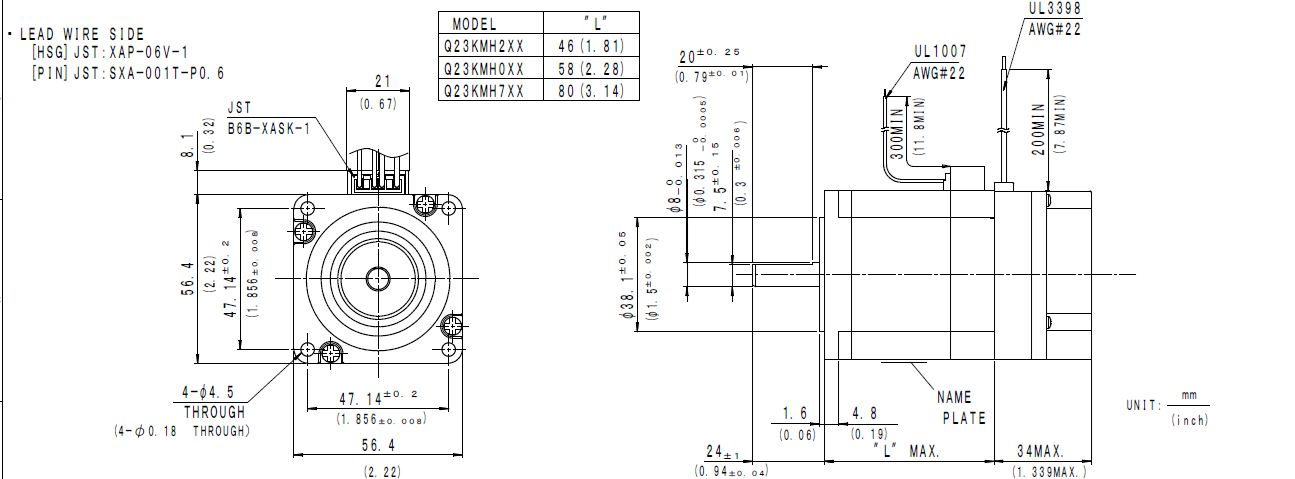

型式
外径
[mm]全長
[mm]ステップ角
[°]ドライブ方式
定格電流
[A]巻線抵抗
[Ω]ホールディングトルク
[mN・m]インダクタンス
[mH]ロータイナーシャ
[g・cm2]ディテントトルク
[mN・m]ブレーキ
電圧
[V]静摩擦
トルク
[mN・m]質量
[g]Q23KMH250B 56.4 46.0 1.800 BI-POLAR 2.80 0.70 780 1.90 199.00 47.00 24 1300 770 Q23KMH048C 56.4 58.0 1.800 BI-POLAR 2.80 0.75 1300 3.00 339.00 54.00 24 1300 980 Q23KMH749C 56.4 80.0 1.800 BI-POLAR 2.80 1.30 2280 5.20 569.00 93.00 24 1300 1350 -
-
スクロールできます
方式
無励磁作動方式 -
-
-
スクロールできます
相(PHASE)
A
A COM
A/
B
B COM
B/
ピン番号(PIN NO.) 3 - 1 4 - 6 -
