外観
参考特性
外径 [mm] |
20.0 |
---|---|
長さ [mm] |
27.40 |
マグネット材質 | ネオジウム鉄ボンド (MS80) |
絶縁抵抗値 (M) [Ω/min] |
100 |
絶縁耐圧 (AC) [V/min] |
500 |
励磁方式 | 2-2相 |
巻線抵抗 [Ω] |
300.0 |
絶縁種 | Class E(リード線を除く) |
動作温度範囲 下限 [℃] |
0 |
動作温度範囲 上限 [℃] |
65 |
保存温度範囲 下限 [℃] |
-30 |
保存温度範囲 上限 [℃] |
80 |
動作湿度範囲RH 下限 [%] |
20 |
動作湿度範囲RH 上限 [%] |
90 |

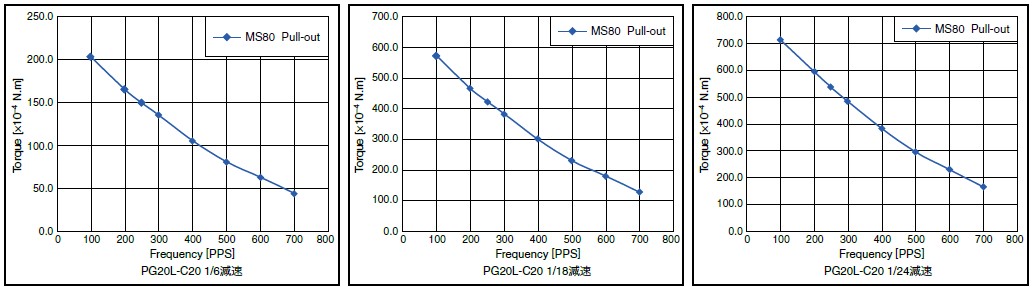

トルク特性

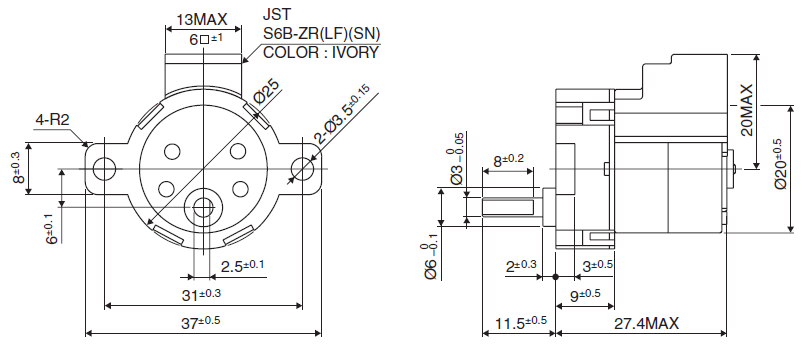

外観図
仕様
駆動方式 | 駆動電圧 [V] |
駆動IC | 使用頻度 | 最大出力軸荷重 | 減速比 [1:X] |
ステップ角 [°] |
---|
用途
一般家電:エアコン
OA機器:プリンター、コピー機
電動工具:ドリル、ドライバー
関連データ
CADデータ
技術情報・導入事例
技術資料
- PMモーターの選定方法
- カスタム品について
- モーター入力接続方式の選択
- 駆動回路
- 計算・換算表
- 概要 - PM ステッピングモーター
- 必要トルクからの選定
- 抵抗値の設定
- モーターの温度条件
- マグネットの選定
- 入力接続方式の選択
- ギア、プーリー等の選定
- 標準部品の組合せの選択
- 標準寸法
- 駆動回路と結線図
