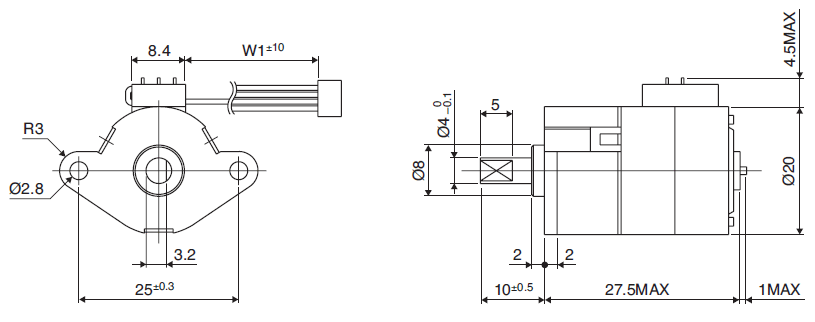

PG20S-D20

新開発のギヤードモーターは、新発想に基づく遊星ギヤ方式（ふしぎ歯車）で構成しています。
大きな減速比をコンパクトサイズで実現し、小型で高出力・高分解能を可能にしました。
また、PMモーターの特徴である制御性の良さを兼ね備えているため、システム構成が簡素化でき取り扱いも容易です。

スクロールできます

外径 [mm]	長さ [mm]	マグネット材質	絶縁抵抗値 (M) [Ω/min]	絶縁耐圧 (AC) [V/min]	励磁方式	巻線抵抗 [Ω]	絶縁種	動作温度範囲下限 [℃]	動作温度範囲上限 [℃]	保存温度範囲下限 [℃]	保存温度範囲上限 [℃]	動作湿度範囲RH 下限 [%]	動作湿度範囲RH 上限 [%]
20.0	27.50	ネオジウム鉄ボンド (MS70)	100	500	2-2相	120.0	Class E（リード線を除く）	0	50	-30	80	20	90

以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

スクロールできます

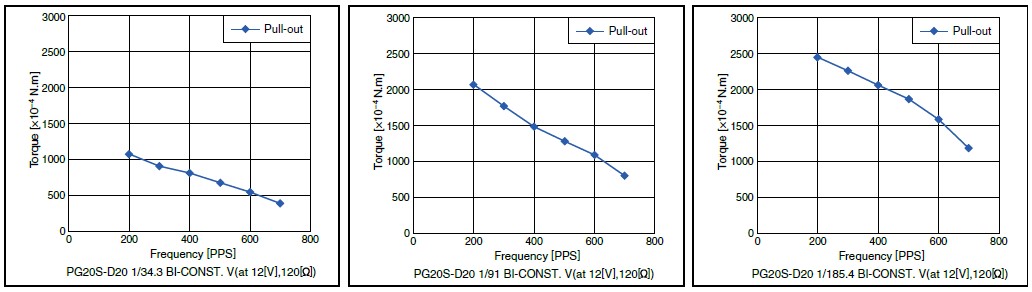

駆動方式	駆動電圧 [V]	減速比 [1:X]	ステップ角 [°]
バイポーラ定電圧	12	1:34.3	0.524
バイポーラ定電圧	12	1:91	0.197
バイポーラ定電圧	12	1:185.4	0.097
