ハイブリッドステッピングモーターの標準品シリーズです。試作や仕様検討向けに「小ロット」「個包装」「短納期」対応のサンプルもご用意しています。
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
外径
[mm]ステップ角
[°]ドライブ方式
定格電流
[A]巻線抵抗
[Ω]ホールディングトルク
[mN・m]インダクタンス
[mH]ロータイナーシャ
[g・cm2]ディテントトルク
[mN・m]質量
[g]10PM-K013B 25.0 1.800 BI-POLAR 0.21 47.00 49 30.00 3.00 2.50 70 10PM-K006B 25.0 1.800 BI-POLAR 0.80 2.60 49 1.70 3.00 2.50 70 10PM-K105B 25.0 1.800 BI-POLAR 1.50 1.20 90 1.00 8.00 4.00 110 10PM-K106B 25.0 1.800 BI-POLAR 1.00 3.00 90 2.50 8.00 4.00 110 10PM-K202B 25.0 1.800 BI-POLAR 0.70 3.80 33 2.00 2.00 2.00 55 10PM-K267B 25.0 1.800 BI-POLAR 0.50 7.70 33 3.50 2.00 2.00 55 10PM-K405B 25.0 1.800 BI-POLAR 1.50 1.60 120 1.60 12.00 5.00 150 10PM-K406B 25.0 1.800 BI-POLAR 1.00 3.80 120 3.60 12.00 5.00 150 10PM-K701B 25.0 1.800 BI-POLAR 0.63 5.80 62 5.40 5.00 3.00 90 10PM-K712B 25.0 1.800 BI-POLAR 0.90 3.10 62 2.80 5.00 3.00 90 -
-
スクロールできます

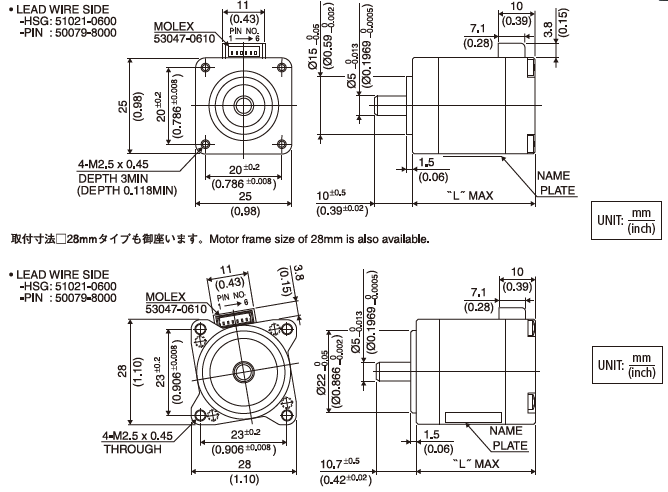

型式
サイズ "L"
[mm]サイズ "L"
[Inch]10PM-K2** 23.5 0.92 10PM-K0** 27.5 1.08 10PM-K7** 33.0 1.30 10PM-K1** 40.5 1.59 10PM-K4** 51.5 2.03 -
-
スクロールできます
相(PHASE)
A
A/
B
B/
ピン番号(PIN NO.) 4 6 1 3
