ハイブリッドステッピングモーターの標準品シリーズです。試作や仕様検討向けに「小ロット」「個包装」「短納期」対応のサンプルもご用意しています。
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
型式
外径
[mm]ステップ角
[°]ドライブ方式
定格電流
[A]巻線抵抗
[Ω]ホールディングトルク
[mN・m]インダクタンス
[mH]ロータイナーシャ
[g・cm2]ディテントトルク
[mN・m]質量
[g]14PY-Z047U 35.0 0.900 UNI-POLAR 0.80 2.40 40 2.40 8.00 2.00 120 14PY-Z064U 35.0 0.900 UNI-POLAR 0.40 9.00 40 9.30 8.00 2.00 120 14PY-Z247U 35.0 0.900 UNI-POLAR 0.80 1.90 22 1.20 5.00 1.80 105 14PY-Z264U 35.0 0.900 UNI-POLAR 0.40 7.00 22 4.60 5.00 1.80 105 14PY-Z047B 35.0 0.900 BI-POLAR 0.60 4.80 55 9.30 8.00 2.00 120 14PY-Z247B 35.0 0.900 BI-POLAR 0.60 3.80 35 4.60 5.00 1.80 105 -
-
スクロールできます

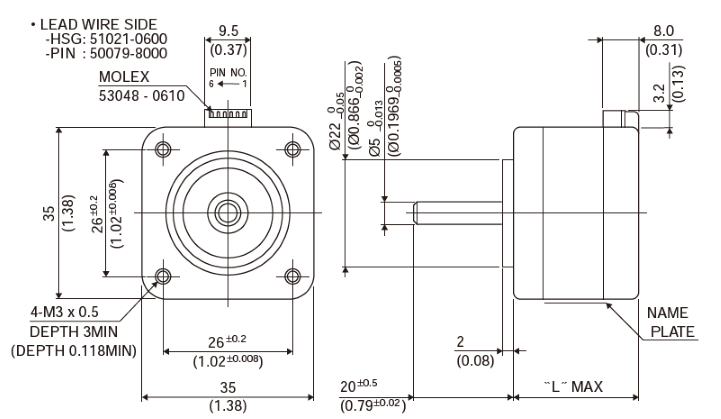

型式
サイズ "L"
[mm]サイズ "L"
[Inch]14PY-Z2** 22.0 0.87 14PY-Z0** 26.0 1.02 -
-
スクロールできます
相(PHASE)
A
A COM
A/
B
B COM
B/
ピン番号(PIN NO.) 4 5 6 3 2 1
