ハイブリッドステッピングモーターの標準品シリーズです。試作や仕様検討向けに「小ロット」「個包装」「短納期」対応のサンプルもご用意しています。

  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    外径
    [mm]

    ステップ角
    [°]

    ドライブ方式

    定格電流
    [A]

    巻線抵抗
    [Ω]

    ホールディングトルク
    [mN・m]

    インダクタンス
    [mH]

    ロータイナーシャ
    [g・cm2]

    ディテントトルク
    [mN・m]

    質量
    [g]

    23KM-K044U 56.4 1.800 UNI-POLAR 3.00 0.85 760 1.80 200.00 34.00 680
    23KM-K055U 56.4 1.800 UNI-POLAR 1.50 3.30 760 6.70 200.00 34.00 680
    23KM-K144U 56.4 1.800 UNI-POLAR 3.00 1.00 1050 2.20 290.00 49.00 900
    23KM-K155U 56.4 1.800 UNI-POLAR 1.50 3.90 1050 8.00 290.00 49.00 900
    23KM-K249U 56.4 1.800 UNI-POLAR 2.00 1.30 420 1.90 120.00 20.00 470
    23KM-K255U 56.4 1.800 UNI-POLAR 1.50 2.30 420 3.60 120.00 20.00 470
    23KM-K349U 56.4 1.800 UNI-POLAR 2.00 1.50 650 2.90 180.00 29.00 590
    23KM-K355U 56.4 1.800 UNI-POLAR 1.50 2.90 650 5.50 180.00 29.00 590
    23KM-K744U 56.4 1.800 UNI-POLAR 3.00 1.15 1200 2.70 360.00 50.00 1050
    23KM-K755U 56.4 1.800 UNI-POLAR 1.50 4.60 1200 10.20 360.00 50.00 1050
    23KM-K044B 56.4 1.800 BI-POLAR 2.20 1.70 1000 7.20 200.00 34.00 680
    23KM-K144B 56.4 1.800 BI-POLAR 2.10 2.00 1250 8.70 290.00 49.00 900
    23KM-K249B 56.4 1.800 BI-POLAR 1.40 2.40 540 7.70 120.00 20.00 470
    23KM-K349B 56.4 1.800 BI-POLAR 1.40 3.00 800 11.80 180.00 29.00 590
    23KM-K744B 56.4 1.800 BI-POLAR 2.00 2.30 1500 10.60 360.00 50.00 1050
  • スクロールできます

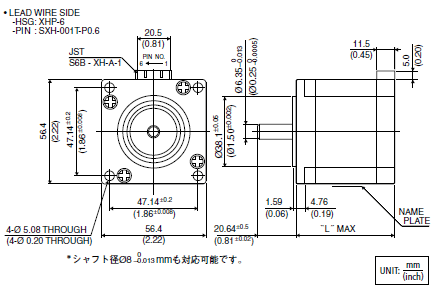

    型式

    サイズ "L"
    [mm]

    サイズ "L"
    [Inch]

    23KM-K2** 42.0 1.65
    23KM-K3** 50.0 1.97
    23KM-K0** 54.0 2.13
    23KM-K1** 66.0 2.60
    23KM-K7** 76.0 2.99
  • スクロールできます

    相(PHASE)

    A

    A COM

    A/

    B

    B COM

    B/

    ピン番号(PIN NO.) 1 2 3 4 5 6
