外観

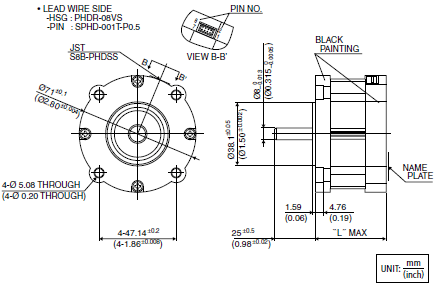

外観図
サイズ
| 型式 | サイズ "L" [mm] |
サイズ "L" [Inch] |
|---|---|---|
| 29SM-K5** | 39.5 | 1.55 |
| 29SM-K2** | 43.5 | 1.71 |
| 29SM-K6** | 46.5 | 1.83 |
| 29SM-K3** | 51.5 | 2.03 |
| 29SM-K0** | 55.5 | 2.18 |
| 29SM-K1** | 67.5 | 2.66 |
| 29SM-K7** | 77.5 | 3.05 |
結線表
| 相(PHASE) | A | A COM | A/ | B | B COM | B/ |
|---|---|---|---|---|---|---|
| ピン番号(PIN NO.) | 3 | 1 | 2 | 8 | 7 | 5 |
仕様
| 型式 | 外径 [mm] |
ステップ角 [°] |
ドライブ方式 | 定格電流 [A] |
巻線抵抗 [Ω] |
ホールディングトルク [mN・m] |
インダクタンス [mH] |
ロータイナーシャ [g・cm2] |
ディテントトルク [mN・m] |
質量 [g] |
|---|

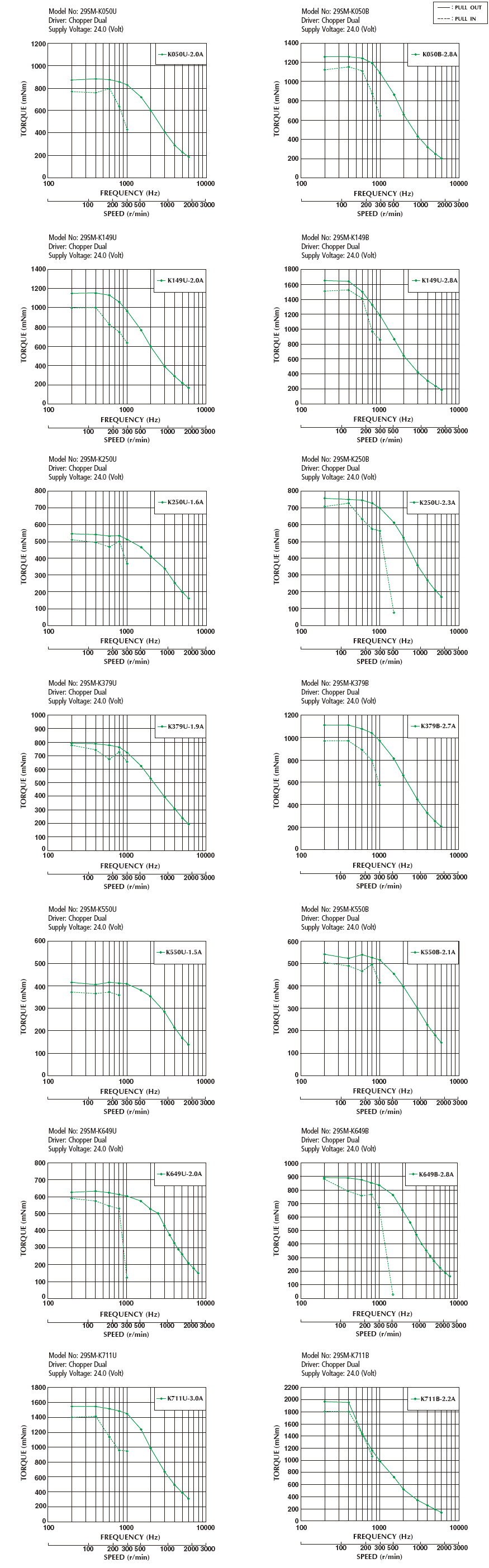

トルク・スピード特性
関連データ
CADデータ
