外観
![](/product/category/rotary/steppingmotor/hybrid/parts/data/__icsFiles/afieldfile/2024/05/30/file_04_35.jpg)

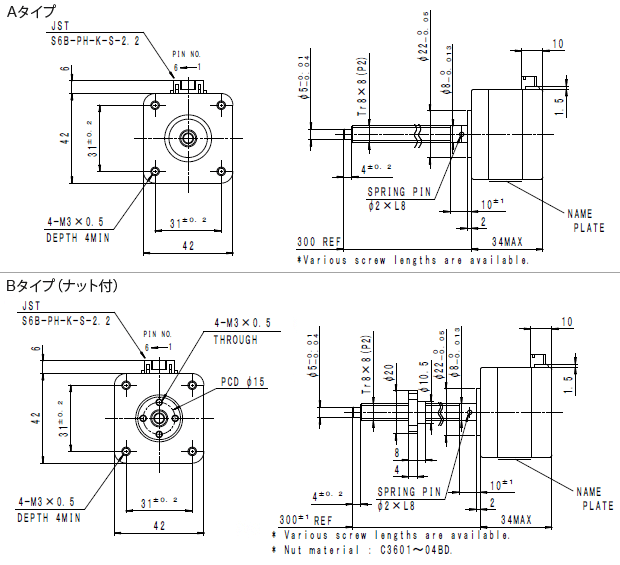

外観図
![](/product/category/rotary/steppingmotor/hybrid/parts/data/__icsFiles/afieldfile/2024/05/30/file_07_13.gif)
結線表
相(PHASE) | A | A COM | A/ | B | B COM | B/ |
---|---|---|---|---|---|---|
ピン番号(PIN NO.) | 4 | 5 | 6 | 3 | 2 | 1 |

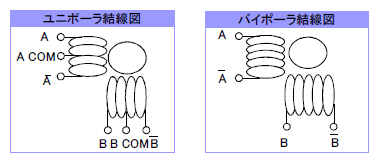

結線図
![](/product/category/rotary/steppingmotor/hybrid/parts/data/__icsFiles/afieldfile/2024/05/30/file_01_37.gif)
仕様
型式 | 外径 [mm] |
ステップ角 [°] |
ドライブ方式 | 定格電流 [A] |
巻線抵抗 [Ω] |
ホールディングトルク [mN・m] |
インダクタンス [mH] |
---|
リードスクリュー仕様
型式 | 長さ [mm] |
1ステップ移動量 [mm] |
リード [mm] |
---|
※リードスクリューの長さ変更対応可能です。

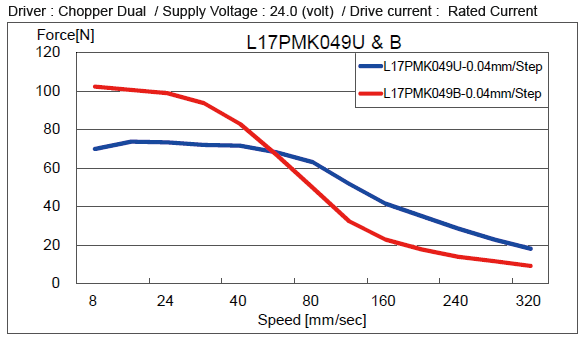

推力特性
![](/product/category/rotary/steppingmotor/hybrid/parts/data/__icsFiles/afieldfile/2024/05/30/file_01_35.gif)

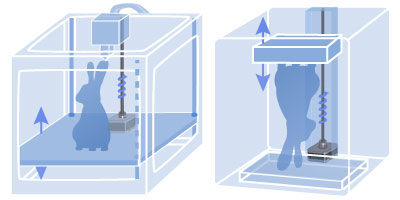

用途
![](/product/category/rotary/steppingmotor/hybrid/parts/data/__icsFiles/afieldfile/2024/05/30/file_04_37.jpg)
3Dプリンター: Z軸に最適です
