外観
特長
1. ミツミ独自のトルク特性を実現。
2. 優れた走行静粛性・安定性を実現。
参考特性
| 外径 [mm] |
49.0 |
|---|---|
| 長さ [mm] |
29.50 |
| ステップ数 | 48 |
| マグネット材質 | 極異方性フェライト磁石 |
| 絶縁抵抗値 (M) [Ω/min] |
100 |
| 絶縁耐圧 (AC) [V/min] |
500 |
| ステップ角 [deg] |
7.50 |
| 励磁方式 | 2-2相 |
| 絶縁種 | CLASS E |
| 動作温度範囲 下限 [℃] |
0 |
| 動作温度範囲 上限 [℃] |
50 |
| 保存温度範囲 下限 [℃] |
-20 |
| 保存温度範囲 上限 [℃] |
70 |
| 動作湿度範囲RH 下限 [%] |
5 |
| 動作湿度範囲RH 上限 [%] |
90 |

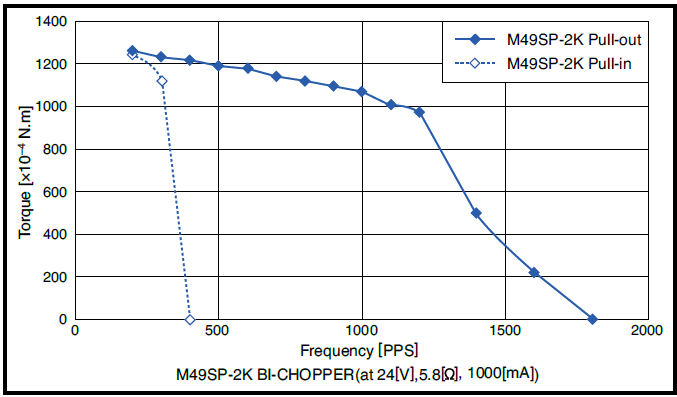

トルク特性

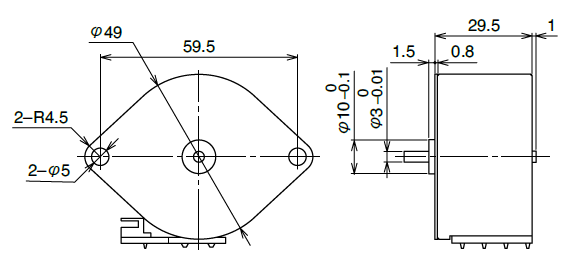

外観図
用途
プリンター、複合機、コピー機、FAX等
