PM ステッピングモーター ギアボックス付

PG15S-J20/D20

外観

参考特性

外径
[mm]
15.0
長さ
[mm]
22.50
マグネット材質 ネオジウム鉄ボンド (MS70)
絶縁抵抗値 (M)
[Ω/min]
100
絶縁耐圧 (AC)
[V/min]
500
電流/相(Peak)
[mA]
300
励磁方式 2-2相
巻線抵抗
[Ω]
10.0
絶縁種 Class E(リード線を除く)
動作温度範囲
下限
[℃]
0
動作温度範囲
上限
[℃]
50
保存温度範囲
下限
[℃]
-30
保存温度範囲
上限
[℃]
80
動作湿度範囲RH
下限
[%]
20
動作湿度範囲RH
上限
[%]
90

※バイポーラのみ。ユニポーラはありません。

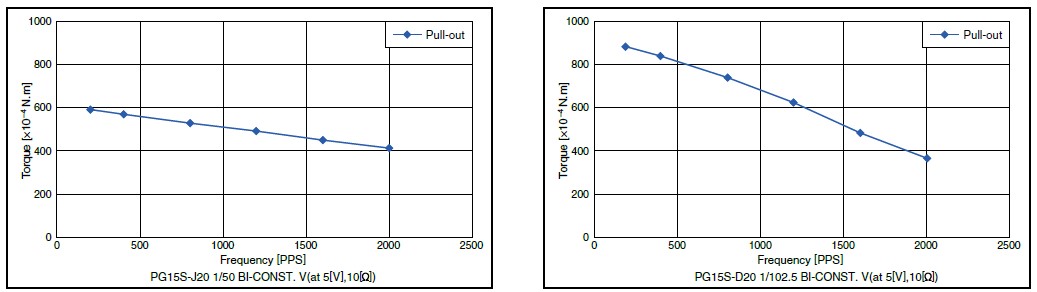

トルク特性

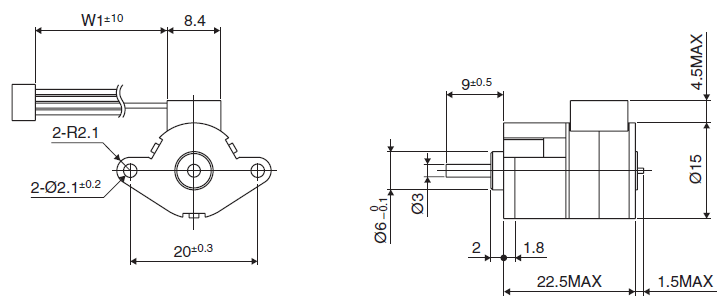

外観図

仕様

型式 駆動方式 駆動電圧
[V]
減速比
[1:X]
ステップ角
[°]

用途

一般家電:エアコン
OA機器:プリンター、コピー機
光学機器:ドリル、ドライバー

ダウンロード

関連データ

CADデータ
