外観
参考特性
| 外径 [mm] |
長さ [mm] |
ステップ数 | マグネット材質 | 絶縁抵抗値 (M) [Ω/min] |
絶縁耐圧 (AC) [V/min] |
ステップ角 [deg] |
励磁方式 | 絶縁種 | 動作温度範囲 下限 [℃] |
動作温度範囲 上限 [℃] |
保存温度範囲 下限 [℃] |
保存温度範囲 上限 [℃] |
動作湿度範囲RH 下限 [%] |
動作湿度範囲RH 上限 [%] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20.0 | 19.60 | 20 | ネオジウム鉄ボンド（MS70） | 100 | 500 | 18.00 | 2-2相 | CLASS E | -10 | 50 | -30 | 80 | 20 | 90 |

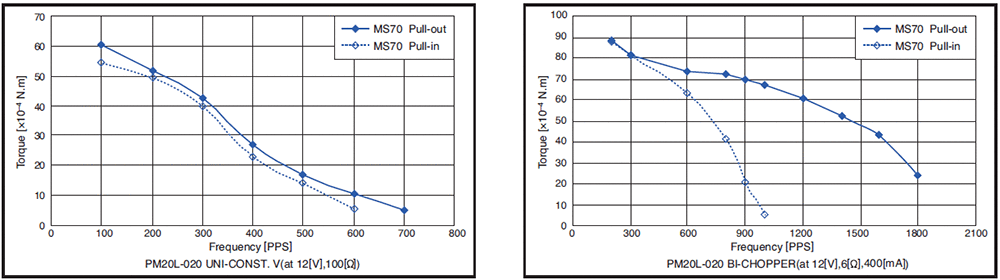

トルク特性

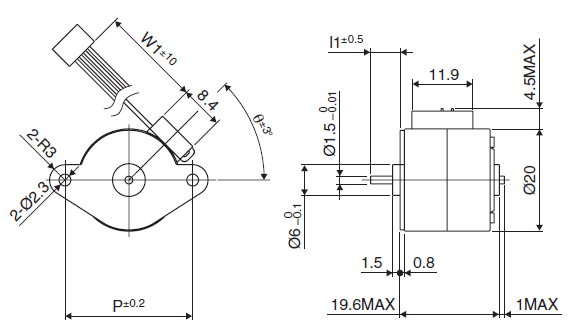

外観図
仕様
| 駆動方式 | 駆動電圧 [V] |
電流／相 [mA] |
巻線抵抗／相 [Ω] |
駆動IC |
|---|
用途
OA機器:プリンター、スキャナー
自動車分野:メーター
