電気信号により一定角度で回転するモーターで、主にプリンターやコピー機、FAX機などの紙送り部分に使用されます。ローターに永久磁石（Permanent Magnet＝PM）を使用するタイプです。
-
-
スクロールできます

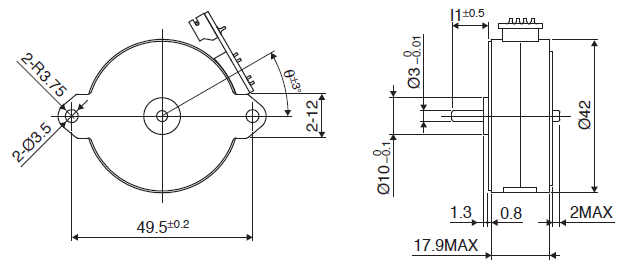

外径
[mm]長さ
[mm]ステップ数
マグネット材質
絶縁抵抗値 (M)
[Ω/min]絶縁耐圧 (AC)
[V/min]ステップ角
[deg]励磁方式
絶縁種
動作温度範囲
下限
[℃]動作温度範囲
上限
[℃]保存温度範囲
下限
[℃]保存温度範囲
上限
[℃]動作湿度範囲RH
下限
[%]動作湿度範囲RH
上限
[%]42.0 17.90 48 極異方性フェライト焼結（MS50） 100 500 7.50 2-2相 CLASS E -10 50 -30 80 20 90 ※バイポーラのみ。ユニポーラはありません。
-
-
-
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
駆動方式
駆動電圧
[V]電流／相
[mA]巻線抵抗／相
[Ω]駆動IC
バイポーラチョッパー 24 500.0 7.8 BD63877EFV -
OA機器：プリンター、スキャナー
産業機器：流量制御バルブ
HA機器：ミシン
