外観
参考特性
| 外径 [mm] |
20.0 |
|---|---|
| マグネット材質 | ネオジウム鉄ボンド (MS70) |
| 絶縁抵抗値 (M) [Ω/min] |
100 |
| 絶縁耐圧 (AC) [V/min] |
500 |
| 電流／相(Peak) [mA] |
400 |
| 励磁方式 | 2-2相 |
| 巻線抵抗／相 [Ω] |
7.0 |
| 絶縁抵抗 | 100M[Ω]Min. at DC500[V] |
| 絶縁耐圧 | AC500[V] 1[min] |
| 絶縁種 | Class E（リード線を除く） |
| 温度上昇MAX [℃] |
65 |
| 使用周辺温度 下限 [℃] |
-10 |
| 使用周辺温度 上限 [℃] |
50 |
| ラジアルガタ [mm] |
0.03 |
| ラジアルガタ注記 | *フランジ端面から6[mm] |
| スラストガタ [mm] |
0.25 |

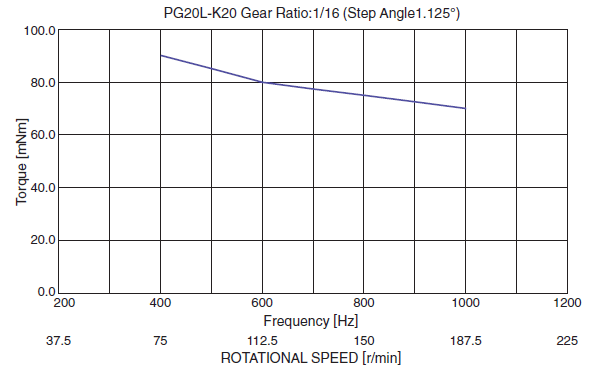

トルク特性

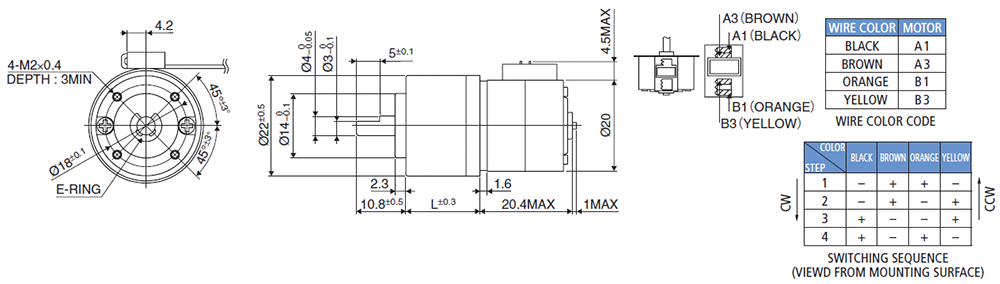

外観図
仕様
| 型式 | 駆動方式 | 駆動電圧 [V] |
電流／相 [mA] |
駆動IC | 減速比 [1:X] |
ステップ角 [°] |
推奨定格トルク [mN・m] |
推奨定格トルク [gf･cm] |
推奨瞬間最大トルク [mN・m] |
推奨瞬間最大トルク [gf･cm] |
ギヤヘッド長 L1 [mm] |
|---|
用途
光学機器：プロジェクター、監視カメラ
医療機器：血液分析装置、チューブポンプ
産業機器：流動制御バルブ、アンテナ調整機
電動工具：ドリル、ドライバー
