新開発のギヤードモーターは、新発想に基づく遊星ギヤ方式(ふしぎ歯車)で構成しています。
大きな減速比をコンパクトサイズで実現し、小型で高出力・高分解能を可能にしました。
また、PMモーターの特徴である制御性の良さを兼ね備えているため、システム構成が簡素化でき取り扱いも容易です。

  • スクロールできます

    外径
    [mm]

    マグネット材質

    絶縁抵抗値 (M)
    [Ω/min]

    絶縁耐圧 (AC)
    [V/min]

    電流/相(Peak)
    [mA]

    励磁方式

    巻線抵抗/相
    [Ω]

    絶縁抵抗

    絶縁耐圧

    絶縁種

    温度上昇MAX
    [℃]

    使用周辺温度
    下限
    [℃]

    使用周辺温度
    上限
    [℃]

    ラジアルガタ
    [mm]

    ラジアルガタ注記

    スラストガタ
    [mm]

    25.0 ネオジウム鉄ボンド (MS70) 100 500 400 2-2相 4.0 100M[Ω]Min. at DC500[V] AC500[V] 1[min] Class E(リード線を除く) 65 -10 50 0.03 *フランジ端面から6[mm] 0.25
  • 以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。

    スクロールできます

    型式

    駆動方式

    駆動電圧
    [V]

    電流/相
    [mA]

    駆動IC

    減速比
    [1:X]

    ステップ角
    [°]

    推奨定格トルク
    [mN・m]

    推奨定格トルク
    [gf・cm]

    推奨瞬間最大トルク
    [mN・m]

    推奨瞬間最大トルク
    [gf・cm]

    ギヤヘッド長 L1
    [mm]

    PG25L-K24-0004 バイポーラチョッパー 12 4.0 LB1847 1:4 3.750 49.0 500.0 73.5 750 13.1

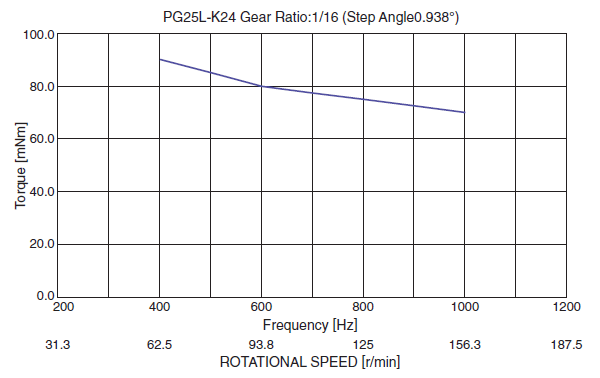

    PG25L-K24-0016 バイポーラチョッパー 12 4.0 LB1847 1:16 0.938 73.5 750.0 110.3 1125 16.2
    PG25L-K24-0024 バイポーラチョッパー 12 4.0 LB1847 1:24 0.625 73.5 750.0 110.3 1125 16.2
    PG25L-K24-0064 バイポーラチョッパー 12 4.0 LB1847 1:64 0.234 98.0 1000.0 147.0 1500 19.3
    PG25L-K24-0096 バイポーラチョッパー 12 4.0 LB1847 1:96 0.156 98.0 1000.0 147.0 1500 19.3
    PG25L-K24-0144 バイポーラチョッパー 12 4.0 LB1847 1:144 0.104 98.0 1000.0 147.0 1500 19.3
  • 光学機器:プロジェクター、監視カメラ
    医療機器:血液分析装置、チューブポンプ
    産業機器:流動制御バルブ、アンテナ調整機
    電動工具:ドリル、ドライバー
