外観
![](/product/category/rotary/steppingmotor/pm/parts/__icsFiles/afieldfile/2024/02/27/file_01_189.jpg)
電気信号により一定角度で回転するモーターで、主にプリンターやコピー機、FAX機などの紙送り部分に使用されます。ローターに永久磁石(Permanent Magnet=PM)を使用するタイプです。
参考特性
外径 [mm] |
15.0 |
---|---|
長さ [mm] |
12.00 |
ステップ数 | 20 |
マグネット材質 | ネオジウム鉄ボンド(MS70) |
絶縁抵抗値 (M) [Ω/min] |
100 |
絶縁耐圧 (AC) [V/min] |
500 |
ステップ角 [deg] |
18.00 |
励磁方式 | 2-2相 |
絶縁種 | CLASS E |
動作温度範囲 下限 [℃] |
-10 |
動作温度範囲 上限 [℃] |
50 |
保存温度範囲 下限 [℃] |
-30 |
保存温度範囲 上限 [℃] |
80 |
動作湿度範囲RH 下限 [%] |
20 |
動作湿度範囲RH 上限 [%] |
90 |
※バイポーラのみ。ユニポーラはありません。

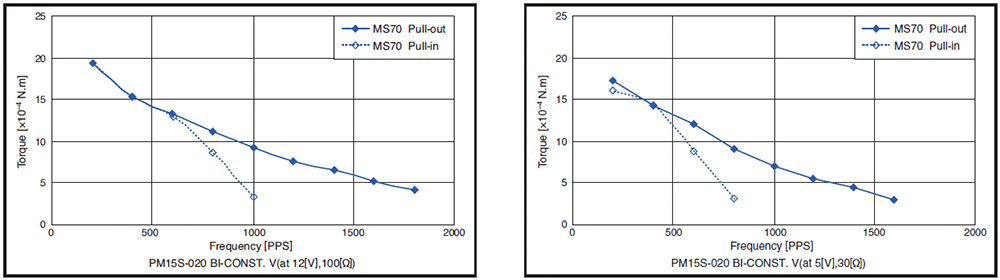

トルク特性
![](/product/category/rotary/steppingmotor/pm/parts/__icsFiles/afieldfile/2024/02/27/file_70_1.gif)

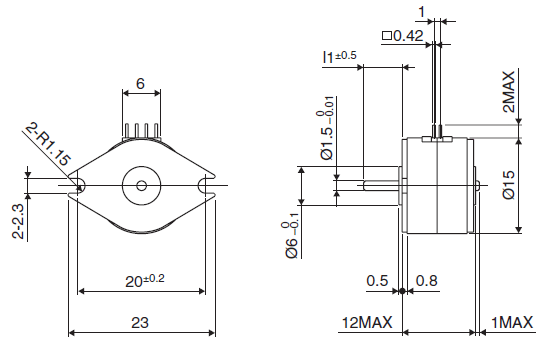

外観図
![](/product/category/rotary/steppingmotor/pm/parts/data/__icsFiles/afieldfile/2024/02/27/file_01_81.gif)
仕様
駆動方式 | 駆動電圧 [V] |
巻線抵抗/相 [Ω] |
駆動IC |
---|
用途
OA機器:プリンター、スキャナー
光学機器:デジタルカメラ、ビデオカメラ
