外観
参考特性
| 外径 [mm] |
4.3 |
|---|---|
| 長さ [mm] |
5.65 |
| ステップ数 | 20 |
| マグネット材質 | ネオジウム鉄ボンド(N51) |
| 絶縁抵抗値 (M) [Ω/min] |
1 |
| 絶縁耐圧 (AC) [V/min] |
100 |
| ステップ角 [deg] |
18.00 |
| 励磁方式 | 2-2相 |
| 絶縁種 | CLASS E |
| 動作温度範囲 下限 [℃] |
-10 |
| 動作温度範囲 上限 [℃] |
50 |
| 保存温度範囲 下限 [℃] |
-25 |
| 保存温度範囲 上限 [℃] |
60 |
| 動作湿度範囲RH 下限 [%] |
5 |
| 動作湿度範囲RH 上限 [%] |
85 |
※バイポーラのみ。ユニポーラはありません。
※結露なきこと。

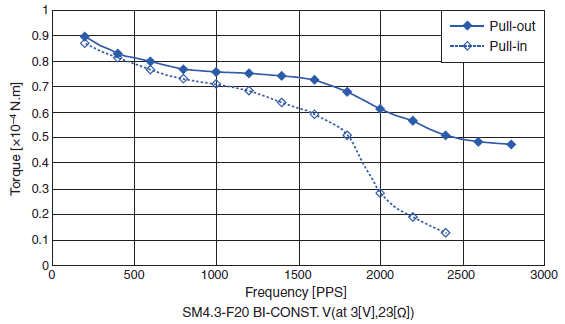

トルク特性

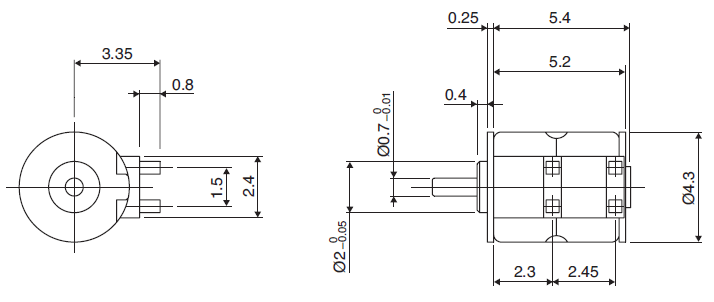

外観図
仕様
| 駆動方式 | 駆動電圧 [V] |
巻線抵抗／相 [Ω] |
駆動IC |
|---|
用途
光学機器:デジタルカメラ、BD収差補正
通信機器:スマートフォン、タブレット
