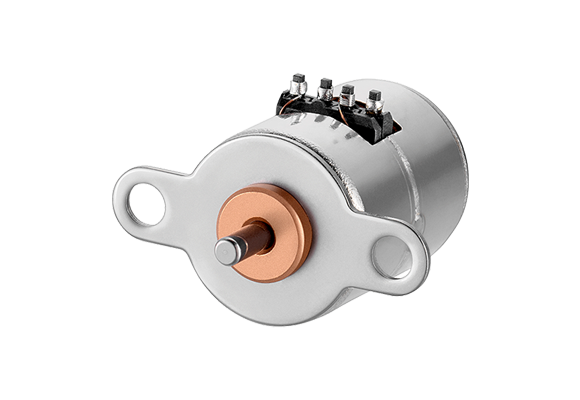

小径タイプ
ステッピングモーターのうち、デジタルカメラ、ブルーレイディスクドライブのレンズ収差補正などを主な用途とする特に外径の小さい10mm以下の製品を取り扱っています。薄型、多ステップ、高トルク、高角度精度の小径モーターです。独自の着磁技術を用いており、安定した品質による高い競争力、豊富な経験にもとづくお客様への細かな対応を強みとしています。
ダウンロード
型式一覧
以下のテーブル内の矢印アイコンを押下していただくと、昇順から降順と順番に切り替わります。
スクロールできます
|
型式 |
外径 |
長さ |
ステップ数 |
ステップ角 |
製品カタログPDF |
CADデータ ダウンロード |
|---|---|---|---|---|---|---|
| SM3.4-F20 | 3.4 | 4.95 | 20 | 18.00 | 3D/2D CAD | |
| SM4.3-F20 | 4.3 | 5.65 | 20 | 18.00 | 3D/2D CAD | |
| SM5-F20 | 5.0 | 5.95 | 20 | 18.00 | 3D/2D CAD | |
| SMSSH5-F20 | 5.0 | 4.35 | 20 | 18.00 | 3D/2D CAD | |
| SMH6-F20 | 6.0 | 7.85 | 20 | 18.00 | 3D/2D CAD | |
| SMS6-F20 | 6.0 | 5.35 | 20 | 18.00 | 3D/2D CAD | |
| SMS6-F40 | 6.0 | 5.35 | 40 | 9.00 | 3D/2D CAD | |
| SMSH6-F20 | 6.0 | 5.35 | 20 | 18.00 | 3D/2D CAD | |
| SMSSH6-F20 | 6.0 | 4.35 | 20 | 18.00 | 3D/2D CAD | |
| SMSSH7-F20 | 7.0 | 4.30 | 20 | 18.00 | 3D/2D CAD | |
| SMSH8-F20 | 8.0 | 7.10 | 20 | 18.00 | 3D/2D CAD | |
| SMSH8-F40 | 8.0 | 7.10 | 40 | 9.00 | 3D/2D CAD | |
| SMSSH8-F20 | 8.0 | 4.90 | 20 | 18.00 | 3D/2D CAD | |
| SMC10-F20 | 10.0 | 10.70 | 20 | 18.00 | 3D/2D CAD | |
| SML10-F20 | 10.0 | 14.20 | 20 | 18.00 | 3D/2D CAD |
