外観
![](/product/category/rotary/steppingmotor/pm/parts/__icsFiles/afieldfile/2024/07/09/file_01_51.jpg)
参考特性
外径 [mm] |
長さ [mm] |
ステップ数 | マグネット材質 | 絶縁抵抗値 (M) [Ω/min] |
絶縁耐圧 (AC) [V/min] |
ステップ角 [deg] |
励磁方式 | 絶縁種 | 動作温度範囲 下限 [℃] |
動作温度範囲 上限 [℃] |
保存温度範囲 下限 [℃] |
保存温度範囲 上限 [℃] |
動作湿度範囲RH 下限 [%] |
動作湿度範囲RH 上限 [%] |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
6.0 | 5.35 | 20 | ネオジウム鉄ボンド(N51) | 1 | 100 | 18.00 | 2-2相 | CLASS E | -10 | 50 | -25 | 60 | 5 | 85 |
※バイポーラのみ。ユニポーラはありません。
※結露なきこと。

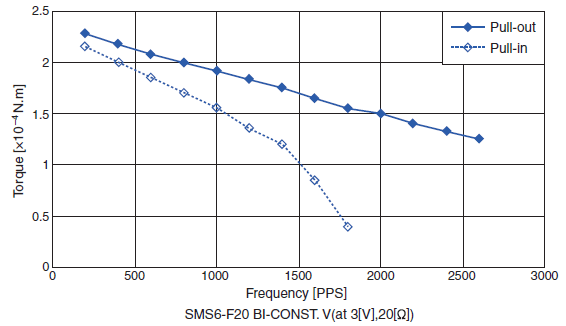

トルク特性
![](/product/category/rotary/steppingmotor/pm/parts/data/__icsFiles/afieldfile/2024/07/09/file_01_53.gif)

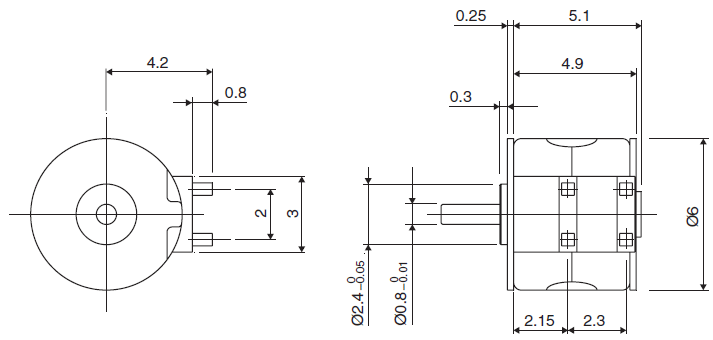

外観図
![](/product/category/rotary/steppingmotor/pm/parts/data/__icsFiles/afieldfile/2024/07/09/file_07_52.gif)
仕様
駆動方式 | 駆動電圧 [V] |
巻線抵抗/相 [Ω] |
駆動IC |
---|
用途
光学機器:デジタルカメラ、BD収差補正
通信機器:スマートフォン、タブレット
